本系統的原理是將燒嘴內部分割成若干對作為蓄熱室，切換并使流體交替通過這些蓄熱室便完成了蓄熱燃燒。

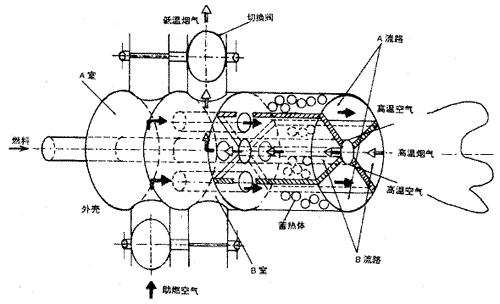

圖1示意圖

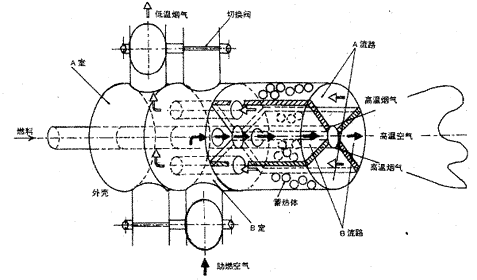

圖2示意圖

圖1和圖2是基本的示意圖。其結構是：中心部位供應燃料，燒嘴本體內部劃分成A、B兩部分。每一部分都有空氣入口和煙氣出口，各接口配切換閥。蓄熱體分割成4部分并互相隔離。A室和A流路的兩個蓄熱室聯結，B室和B流路的蓄熱室聯結。圖1上A室的助燃空氣入口和B室的煙氣出口處切換閥開著，其他的切換閥關閉，流體的流動過程是助燃空氣從A室進入，通過A流路的兩個蓄熱室變成高溫空氣，和燃料混合后燃燒。煙氣在爐內循環后回到燒嘴，進入B流路的蓄熱室成為低溫煙氣，從B室排出。經十余秒后切換閥的位置如圖2所示，現在助燃空氣通過B室從B流路的蓄熱室出來進入爐內，再經A流路的蓄熱室從A室排出。這樣反復進行就能在一個燒嘴內完成蓄熱燃燒。

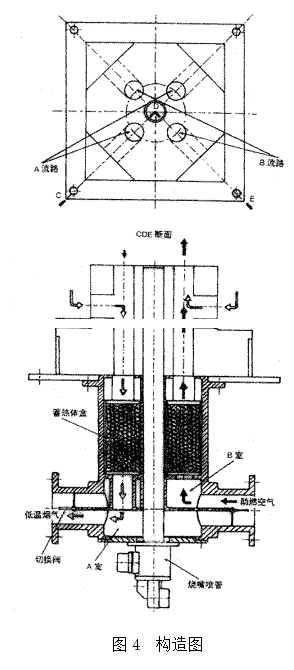

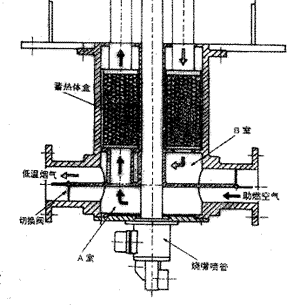

應用此項原理制造的商品就是SRB型自身蓄熱燒嘴系統。圖3和圖4是構造圖并表示了流體的流動方向。燒嘴由下列部件組成：燒嘴噴管、供氣側和排氣側的切換閥、本體、蓄熱體、端面板和燒嘴磚。內置點火器的燒嘴噴管位于中心線上并插入到燒嘴磚的端面附近。供氣側和排氣側接口處配置互成直角的蝶閥并作為切換閥，由壓縮空氣驅動的旋轉式拖動裝置進行切換動作。本體內部隔開，形成A室和B室。蓄熱室和燒嘴磚的通道都分成四部分，A室和A流路相接，B室和B流路相接。燒嘴磚的前端切去四個角后由正方形變成八角形，每一斜面上開一個孔和流路橫向垂直連接。蓄熱體使用陶瓷小球，裝在四個盒里以便更換，如圖5所示。

流體的流動情況是：助燃空氣導入A室，通過A流路上的兩個蓄熱體盒得到熱量成為高溫助燃空氣，再通過燒嘴磚內的通 道進入爐內，與來自燒嘴噴管的可燃氣體混合并燃燒。這時爐內一部分煙氣因A流路上助燃空氣的噴射作用被吸引，經斜面上的橫孔流入，形成煙氣再循環。燃燒后的煙氣在爐內循環，再經燒嘴磚上B流路的孔進入B流路。通過兩個蓄熱體盒和B室引向煙氣出口。由于在斜面上設置了橫孔煙氣的短路(從A流路直接進入B流路)即可有效避免。這樣流動十余秒后切換閥切換成圖4的狀態，助燃空氣導入B室，煙氣經A室排放。

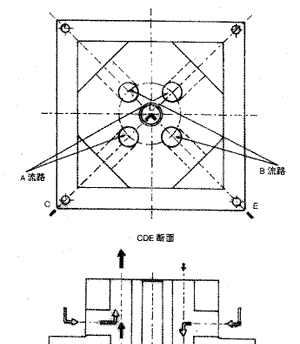

圖3構造圖

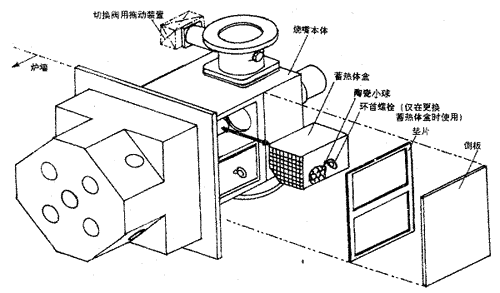

圖5 蓄熱體和的更換圖
