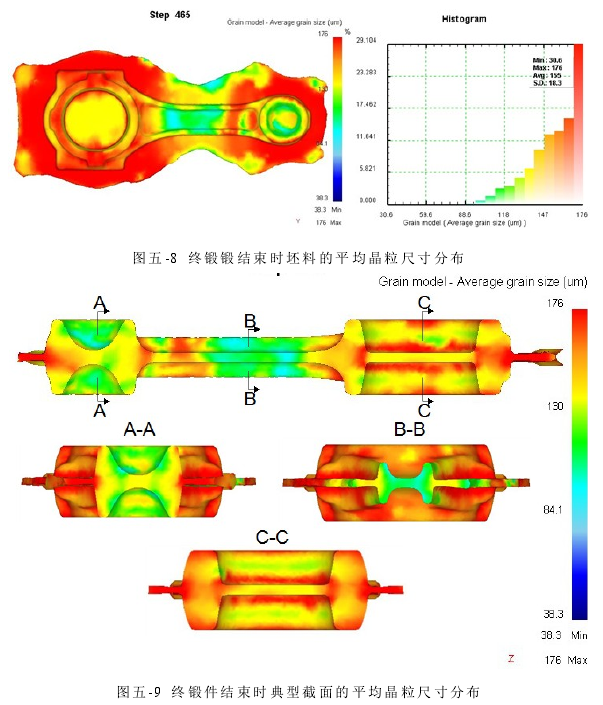

圖5-8為終鍛結(jié)束時坯料的平均晶粒尺寸分布圖。從圖中可看出，有29.10%的區(qū)域還保持初始晶粒尺寸，較預(yù)鍛結(jié)束時的17.05%，還提高了11.95%。其主要原因是在終鍛時飛邊部位金屬由于金屬流動受較大摩擦力緣故會產(chǎn)生大量變形熱從而使得該部位的金屬溫度升高，促進(jìn)了晶粒長大，從而使的鍛件的整體平均晶粒尺寸由預(yù)鍛結(jié)束時的151um上升至15 5um。但這部分大的晶粒主要在飛邊區(qū)，對鍛件的性能影響不大。

圖5-9為終鍛結(jié)束時幾個典型截面上的平均晶粒尺寸分布。從圖中可以看出，終鍛結(jié)束時大頭部區(qū)域的平均晶粒尺寸主要在135~160um的范圍內(nèi)，小頭部區(qū)域的平均晶粒尺寸主要在130~140um的范圍內(nèi)，桿部區(qū)域的平均晶粒尺寸主要在100~130um的范圍內(nèi)。與原始的晶粒尺寸175.6um相比，整個區(qū)域內(nèi)晶粒都得到了細(xì)化，桿部區(qū)域晶粒最細(xì)小，小頭部區(qū)域次之，大頭部區(qū)域晶粒最大。
