2．1實驗儀器和試劑

實驗設備與試劑主要有：泡沫液注入泵；流量計；空壓機；消泡器；貯能管，泡沫；發生器，管子泡沫劑：SDS十二烷基磺酸鈉，穩泡劑：羧甲基纖維素鈉鹽(CMC．H)基膨潤土。

2．2墊片厚度影響試驗研究

測試不同的墊片厚度(0．2，0．4，0．5，0．6，0．7mm)。

2．3壓力的影響試驗研究

測試不同的壓力(0．4，0．5，0．6，0．7MPa)。

2．4試驗數據分析

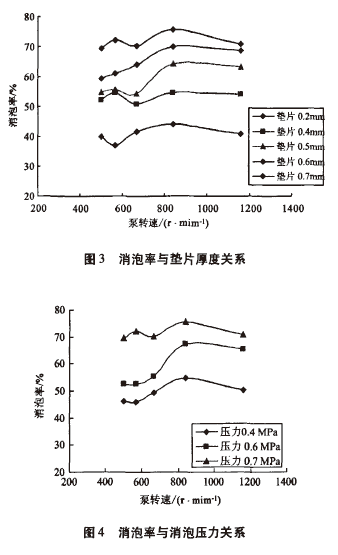

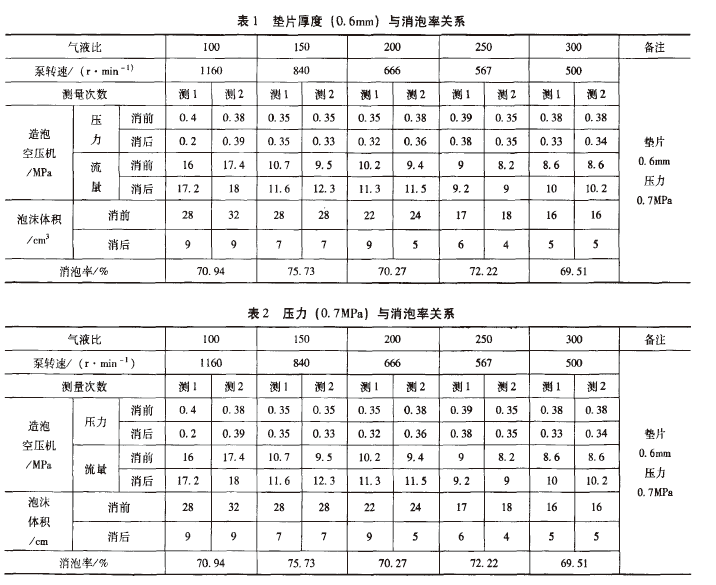

對所測出的以上一些數據利用Excel分析，從中可得到消泡率與氣液比、消泡壓力、墊片厚度有關，實驗數據如表l、表2和圖3、圖4所示。從以上測出數據曲線圖可以看出：

(1)由圖5可知，隨著墊片厚度增加，消泡

率先增到墊片厚度0．6mm，然后降低。墊片厚度越大泡沫液流速越小，流速小負壓增加消泡率降低。

(2)由圖6可知，消泡壓力越大，消泡率越大。

在本文章的實驗中測試可以看出泵轉速與消泡率的關系是曲線關系。

當泵轉速得到840 r／min，消泡率是最佳。

2．5壓力變化數據模擬

2．5．1 VOF模型

VOF(The Volume of Fluid)模型適用于兩種或多種互不穿透流體間界面的跟蹤計算OZBAYO．GLU et al瞪】。模型對每一相引入體積分?jǐn)?shù)變量，通過求解每一控制單元內體積分?jǐn)?shù)值確定相問界面。模型中采用二維紊流數學模型。

2．5．2物理模型

建立了如圖7所示的消泡器內泡沫流動模型，消泡器的體網格數為2700，壓力為(0．2，0．4，0．7MPa)。消泡器入口邊界設定為壓力入口，出口邊界設定為壓力出口邊界，壁面處采用無滑移邊界條件。計算泡沫流動的時壓力的變化。，

2．5．3求解結果

從圖6、7進行對比可以看得清晰，消泡壓力越大負壓區越大消泡的泡沫量越大。
