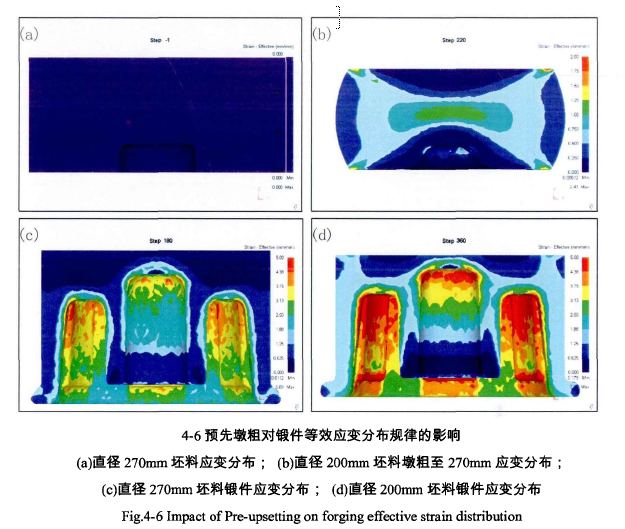

圖4-6為預(yù)先墩粗對鍛件變形規(guī)律的影響。使用棒坯進(jìn)行輪毅模鍛，一般需要施加一預(yù)先墩粗過程使鍛件的應(yīng)變分布更均勻，避免變形死區(qū)的出現(xiàn)。圖4-6(c)為中Φ270mm棒坯(與套筒內(nèi)徑相同)直接模鍛后鍛件的等效應(yīng)變分布;圖4-6(b)為中Φ200x200m棒坯墩粗至120mm后(直徑約268mm)的應(yīng)變分布，圖4-6(d)為其等溫模鍛后鍛件的等效應(yīng)變分布。計算機(jī)仿真實驗有效地展示了預(yù)先墩粗對鍛件應(yīng)變分布均勻化的效果，直接進(jìn)行鍛造時，變形難以傳遞到坯料頂部，在坯料頂部形成部分變形死區(qū)，從而無法使鍛件獲得沿著幾何方向合理分布的鍛造流線;所以施加預(yù)先墩粗，在墩粗過程中消除變形死區(qū)。通過對比可以發(fā)現(xiàn)，預(yù)先墩粗后的鍛件相比未預(yù)先墩粗的鍛件，應(yīng)變分布更加均勻，消除了變形過程的變形死區(qū)，變形均勻傳遞到了鍛件的各個部位，從而更易于獲得更好的組織和鍛造流線。

后續(xù)均實驗選用預(yù)先墩粗一鍛造工藝方案進(jìn)行鍛造，主要工藝流程如下:

切料(Φ200x200mm )—墩粗(溫度460℃，速度1mm/s )—等溫鍛造

鳳谷工業(yè)爐集設(shè)計研發(fā),生產(chǎn)銷售,培訓(xùn)指導(dǎo),售后服務(wù)一體化,專利節(jié)能技術(shù)應(yīng)用,每年為企業(yè)節(jié)省40%-70%的能源成本,主要產(chǎn)品加熱爐,工業(yè)爐,節(jié)能爐,蓄熱式爐,垃圾氣化處理設(shè)備，歡迎致電咨詢:0510-88818999
