通常用蓄熱體的煙氣換熱溫度效率E和余熱回收率叩來評價蓄熱體的換熱性能

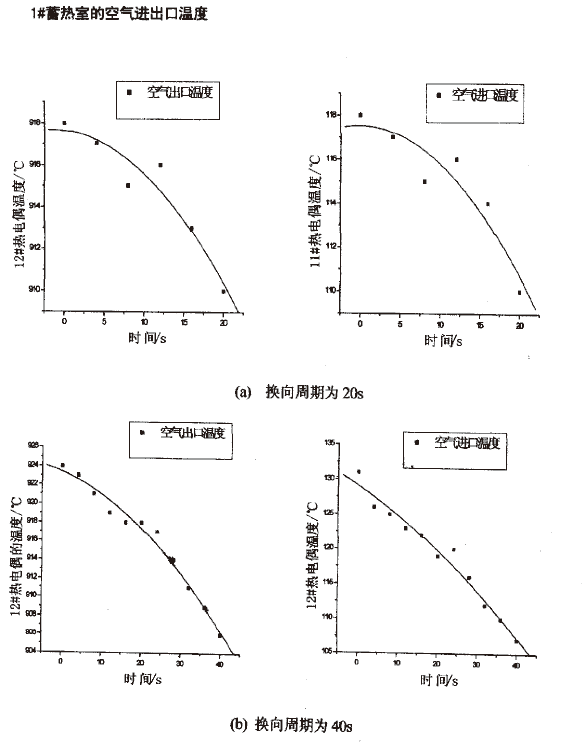

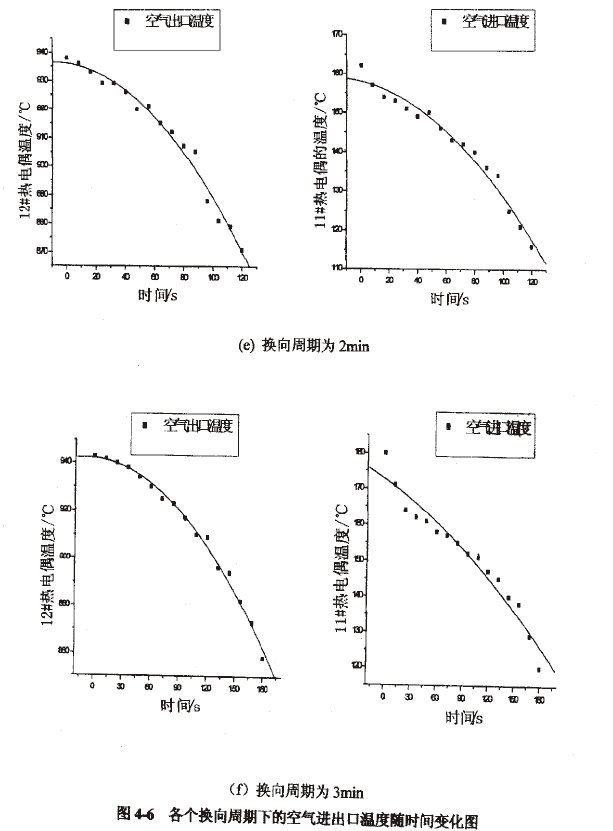

式中Tto，Tkl分別為空氣進口及出口溫度，T，，T。為高溫?zé)煔獾倪M(jìn)出口溫度，T。為室溫·mt，m，分別為空氣及煙氣的質量流量，c對為空氣的比熱，C，為煙氣的比熱。上式表明，對于確定的供氣條件，煙氣的進日溫度T／越高，出目溫度Tc越低，則煙氣換熱溫度效率霹越大。預熱空氣的溫度越贏，則余熱回收搴印越大。說賜蓄熱體的換熱性能越好。從上式可以看出，蓄熱體的溫度效率和余熱回收率和空氣的進出口溫度和高溫?zé)煔獾倪M(jìn)出口溫度有關。如圖4咱所示，給出了各個換向周期下的空氣進出口溫度。

從圖中可以看出在各個換向周期下，空氣的進出口溫度都隨著時間的延長逐漸下降。同時隨著換向時間的增加，剛開始的空氣進出口溫度都有所升高，但隨著時間延長，降幅變的越來越大，在換向周期為20s時，剛開始時的空氣進出121溫度分別為118℃和918"C，空氣出口溫度降幅為812。在換向周期為40s時，剛開始時的空氣進出口溫度分別為130℃和92412，空氣出口溫度降幅為18"(2。在換向周期為60s時。剛開始時的空氣進出口溫度分別為13912和930'12，空氣出口溫度降幅為36"(2 a在換向周期為1．5rain時，剛開始時的空氣進出口溫度分別為152℃和933℃，空氣出口溫度降幅為48℃。在換向周期為2.0min時，剛開始時的空氣進出口溫度分別為162℃和936℃，空氣出口溫度降幅為64℃。在換向周期為3．0min時，剛開始時的空氣進出口溫度分別為180℃和94l℃，空氣出口溫度降幅為82℃。可以得出隨著換向周期時間的增加，剛開始時的空氣出口溫度有所提高。但變化不是很大，這跟換熱煙氣的進口溫度和熱量有關。雖然隨著換向周期時間的增加。進入蓄熱室的煙氣量有所增加，蓄熱體的蓄熱量也增加了，這體現在增加換向周期時間，空氣最高出口溫度有所提高，但是空氣溫度降幅很大。這主要是蓄熱體的蓄熱量是有限的，不能無限制的吸收煙氣中的熱量，延長換向周期，使得煙氣和蓄熱體的換熱效率減弱，很大一部分熱量被排向大氣中，而隨著換向周期的延長，進入蓄熱室的空氣量也在增加，勢必造成單位體積空氣吸收的熱量在減少，使得空氣出口溫度的溫降幅度逐漸變大。在換向周期為20s時，空氣出口溫度降幅為8"12，到換向周期為3．0min時，空氣出口溫度降幅達到了82℃，空氣出口溫度降幅大是造成爐溫波動的重要原因。

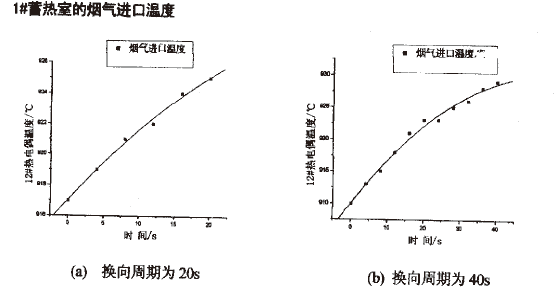

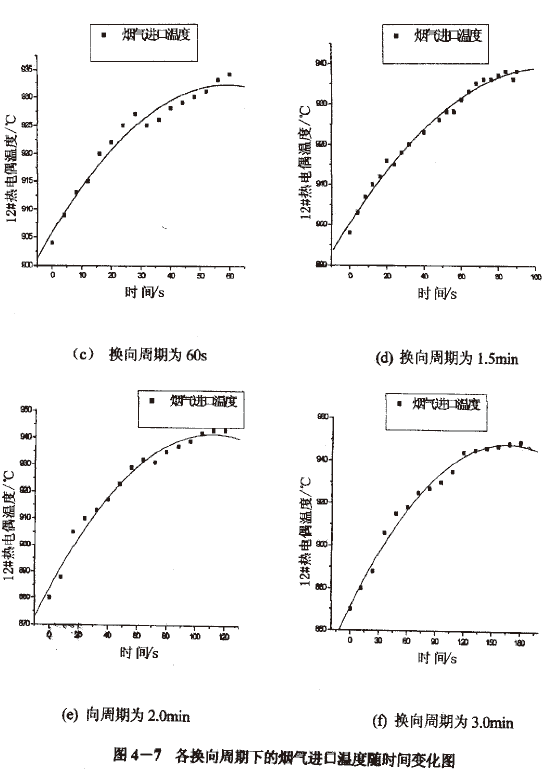

如圖4—7所示，給出了各個換向周期下的高溫?zé)煔獾倪M(jìn)口溫度

從圖中可以看出，在同一周期中，煙氣的進口溫度是在逐漸升高的，隨著換向周期時間的增加，煙氣的進口溫度升高幅度也變大。在換向周期為20s時，剛開始時的煙氣進口溫度為917"C，最后的煙氣進口溫度為925"C。煙氣進口溫度升幅為8℃a在換向周期為40s時，剛開始時的煙氣進口溫度為910X2，最后的煙氣進口溫度為929℃，煙氣進口溫度升幅為19"(2。在換向周期為60s時，同Ⅱ開始時的煙氣進口溫度為904"C，最后的煙氣進口溫度為934"C，煙氣進口溫度升幅為30"C。在換向周期為1．5rain時，剛開始時的煙氣進口溫度為898 6C，最后的煙氣進口溫度為938℃，煙氣進口溫度升幅為40"C。在換向周期為2．0min時，剛開始時的煙氣進口溫度為880℃，最后的煙氣進口溫度為943℃，煙氣進口溫度升幅為63℃。在換向周期為3．0min時，剛開始時的煙氣進口溫度為870℃，最后的煙氣進口溫度為949℃，煙氣進口溫度升幅為79℃。

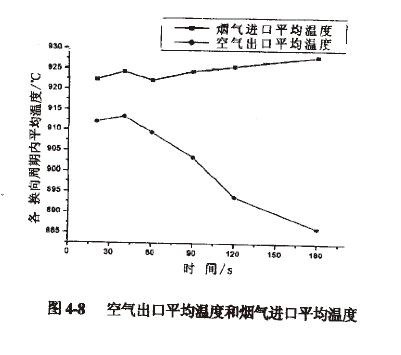

從中可以得出，隨著換向周期時間的增加，煙氣進口溫度的溫差在變大，因?yàn)殡S著換向周期時間的增加，流經蓄熱體的空氣量也在增加，換熱時，空氣帶走的熱量也多，使得煙氣進口處溫度比爐內煙氣溫度低很多，因此剛開始時煙氣進口溫度很低，隨著換向時間的延長，煙氣進口溫度逐漸升高。增加換向時問。最后的煙氣進口溫度有所提高，但是升幅不是很大，在換向周期為20s時，最后的煙氣進口溫度925℃，在換向周期為3min時，最后的煙氣進口溫度9496C。煙氣的進口溫度主要取決于爐內的煙氣溫度t隨著換向時間的延長，煙氣進口溫度和爐內煙氣溫度溫差越來越小，所以各換向周期最后的煙氣進口溫度升幅不是很大n圖4-8給出了各換向周期內的空氣出口平均溫度和煙氣進口平均溫度。

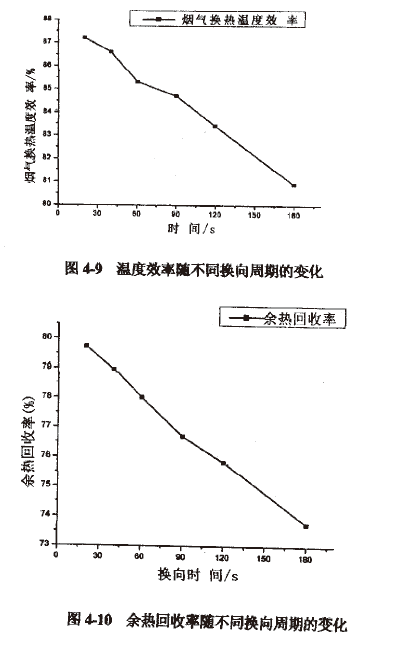

從圖中可以看出，隨著換向周期時間的增加，空氣出口平均溫度是逐漸降低的，雖然隨著換向周期時間的延長，煙氣進口溫度有所增加，但是煙氣排放溫度也在升高，煙氣和蓄熱體的換熱率降低了，不能充分吸收煙氣中的熱量。從而使單位空氣吸收的熱量也變少了，降低了空氣的出口平均溫度，在換向周期為20s時，空氣出口平均溫度僅比煙氣進口平均溫度低十?dāng)z氏度左右，到換向周期為3min時，空氣出口平均溫度比煙氣進口平均溫度低41．3℃。從而使蓄熱體的溫度效率和余熱回收率降低了，圈4-9，4-10給出了蓄熱體的溫度效率和余熱回收率隨不同換向周期的變化規律。

從圈中可以看出，蓄熱體的溫度效率和余熱回收率都隨著換向周期時間的延長而降低。從公式(4—1，4--20)可以看出，煙氣換熱溫度效率與煙氣的進出口溫度有關，因?yàn)殡S著時間的延長，煙氣出口溫度在逐漸升高，煙氣與蓄熱體的換熱效率降低了，煙氣出口溫度升高很快，而煙氣進口溫度變化不大，從而降低了蓄熱體的煙氣換熱溫度效率。同時隨著換向時間的延長，空氣平均出口溫度逐漸下降，雖然煙氣平均進口溫度有所增加，由于蓄熱體的蓄熱能力是有限的，隨著換向時間的延長，煙氣的出口溫度在逐漸增加，從而使煙氣的熱量有很大一部分以尾氣的形式排放出去了，不能去完全加熱助燃空氣，造成能源的浪費。隨著換向周期的時間延長，空氣出口溫度與煙氣進口溫度的溫差越來越大，因此余熱回收率逐漸下降，不能實現煙氣余熱的極限回收a
