3.1 消泡劑對基準砂漿含氣量、擴展度的影響

消泡劑摻量對基準砂漿A、B、C 含氣量、擴展度影響試驗結果見圖1、圖2。

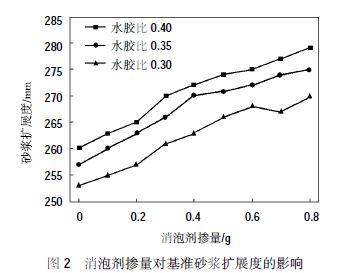

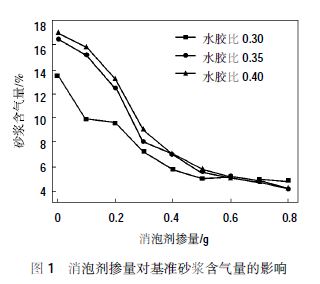

從圖1可以看出,增加水膠比,砂漿含氣量呈現(xiàn)增加趨勢,但這種趨勢在消泡劑摻量為0.7g時基本不明顯；當基準砂漿A、B、C開始加入消泡劑時, 基準砂漿的含氣量大幅度降低, 增加消泡劑摻量,砂漿含氣量逐漸降低,最終趨于穩(wěn)定。從圖2可以看出,增加水膠比,砂漿擴展度呈現(xiàn)增加趨勢；基準砂漿A、B、C處于高流動度狀態(tài)時,增加消泡劑摻量,砂漿的擴展度呈現(xiàn)逐漸增大的趨勢。這可能是由于消泡劑抑制和消除了砂漿中較大的氣泡,氣泡滾珠軸承作用的效果增大。

3.2 消泡劑對基準砂漿黏度、屈服應力的影響

消泡劑摻量對基準砂漿A、B、C 黏度、屈服應力影響試驗結果見圖3、圖4 和表5~表7。

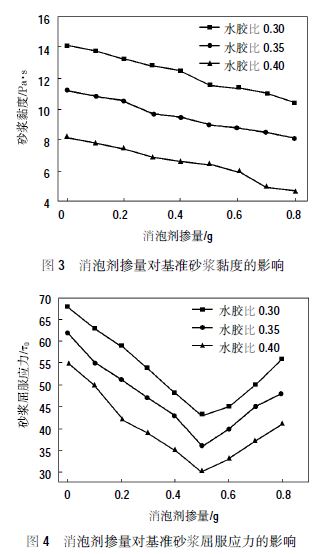

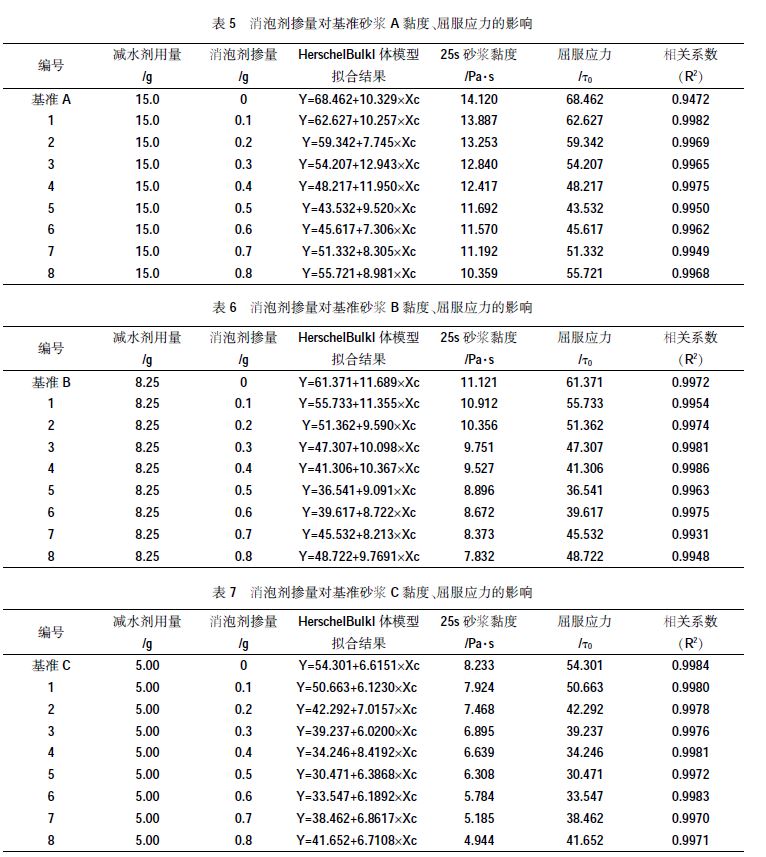

由表5~表7 可知,HerschelBulkl體模型擬合程度高,相關系數(shù)均大于0.99。從圖3 可以看出：基準砂漿A、B、C 處于高流動度狀態(tài)時, 增加消泡劑摻量,砂漿的黏度以接近正比例的速率相應降低。水膠比越小砂漿的黏度越大。從圖4 可以看出：基準砂漿A、B、C 處于高流動度狀態(tài)時, 增加消泡劑摻量,砂漿屈服應力呈現(xiàn)先減后增的趨勢,當消泡劑摻量為0.5g時砂漿屈服應力最小。流變性試驗結果可以看出,增加消泡劑摻量,砂漿的黏度會降低,這也很好地解釋了在高流態(tài)時,砂漿流動度反而增大的現(xiàn)象。

3.3 水膠比對消泡劑消泡能力的影響

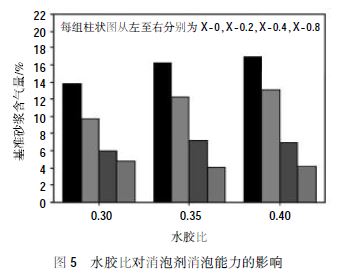

在單位混凝土拌和物中確定集漿比,當水泥漿的用量固定時,水膠比決定水泥漿的稠度。由于水膠比的大小直接影響到水泥混凝土的強度, 因此,工程中為增加拌和物的流動性而增加用水量時,須確保水膠比不變,同時增加水泥用量,否則將顯著降低混凝土強度。當砂漿、混凝土中水量一定時,水膠比在小范圍內(nèi)變化,對砂漿、混凝土拌和物的流動性影響較小。但對砂漿、混凝土拌合物的含氣量影響較大。圖5表示砂漿中水膠比變化對消泡劑消泡性能的影響。

從圖5可以看出,固定砂漿配合比,增加水膠比時,砂漿含氣量呈上升趨勢。在砂漿中加入等量消泡劑后,水膠比越大,其含氣量下降程度越明顯,消泡劑的作用也越明顯。可能原因是增大水膠比,相應增加了拌合水與漿體的體積,而砂漿中的空氣可存在于水泥漿、拌合水以及水泥與骨料顆粒的孔隙中。因此,增加水膠比,砂漿的含氣量呈上升趨勢。由流變性試驗結果可知,增加水膠比,會降低砂漿黏度, 這也可能是砂漿中加入等量消泡劑后,水膠比越大,含氣量降低越快,消泡劑作用越明顯的原因。
