讀到消泡問題自然首先是消泡劑，根據(jù)消泡劑的消泡原理，消泡劑一般可分為抑泡型消泡劑和破泡型消泡劑。抑泡型作用是抑制體系泡沫的產(chǎn)生，其作用機(jī)理是抑泡分子進(jìn)入分散體系的表層，并將氣-液界面的活性物質(zhì)部分取代，這樣形成的混合表面助劑層，可防止液體分子的聚集并使液層呈現(xiàn)低的彈性從而消除氣泡生成的可能。因此作為抑泡型消泡劑應(yīng)具有低表面張力、擴(kuò)張性、不溶性的特點。破泡型消泡劑，這類消泡劑的原理是能夠快速潤濕氣泡的表面膜，并且沿膜表面擴(kuò)散使得氣泡液膜變薄并最終破裂。現(xiàn)在常用的消泡劑一般多是抑泡和破泡復(fù)合型的。

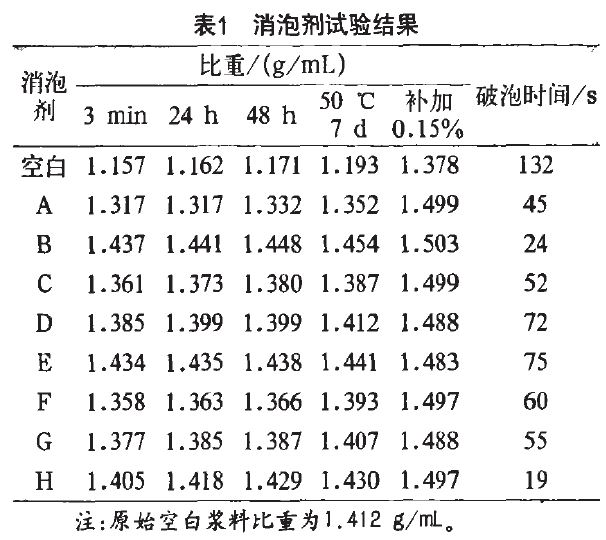

關(guān)于消泡劑的選擇，本試驗采用比重法，測試方法如下：采用一支內(nèi)墻中低檔65％PVC的苯丙體系乳膠漆做基礎(chǔ)漆，首先做不加消泡劑的空白漆，測比重然后分裝。分別加入不同公司的消泡劑，加入量為0．2％，小分散機(jī)3 000 r／min分散10 min，在不同情況下測比重：①3 min內(nèi)即刻測；②放置24 h后測；③放置48 h測；④50℃烘箱中熱貯存7 d測；⑤補(bǔ)加0．15％消泡齊1000 r／min分散24 h后測；⑥放置24 h后3n30％水長毛滾筒滾涂測消泡時間。試驗結(jié)果如表1。

通過表1數(shù)據(jù)可以看出，不同公司的消泡劑其側(cè)重點是不同的，消泡的效果也不同，其中B是一種特殊復(fù)合強(qiáng)消泡劑，無論是抑泡還是消泡都是最好的，但是價格較貴，且刮板時有少量油窩，故不采用。綜合考慮，選取抑泡效果好的E作為前期打漿抑泡劑，H因為具有消泡持久和破泡速度快的特點作為后期加入的破泡劑。所以在乳膠漆中使用消泡劑時可以采用具有較好抑泡效果的硅油類消泡劑作為前添加的消泡劑，選用破泡速度快的有機(jī)硅類消泡劑作為后添加的消泡劑。
