1.1 主要試劑及儀器

主要試劑：含氫硅油，烯丙基聚醚，卡斯特催化劑，正丁醇，丙二醇苯醚，甲基硅油，羥基硅油，氣相白炭黑，乳化劑，CMC，PB-6(自制單組分水性聚氨酯木器涂料樹(shù)脂)，潤(rùn)濕劑外來(lái)樣1、外來(lái)樣2，流平劑外來(lái)樣3、外來(lái)樣4，消泡劑外來(lái)樣5、外來(lái)樣6等。

主要儀器：BZY系列自動(dòng)表面張力儀。

1.2　聚醚改性硅氧烷的合成方法

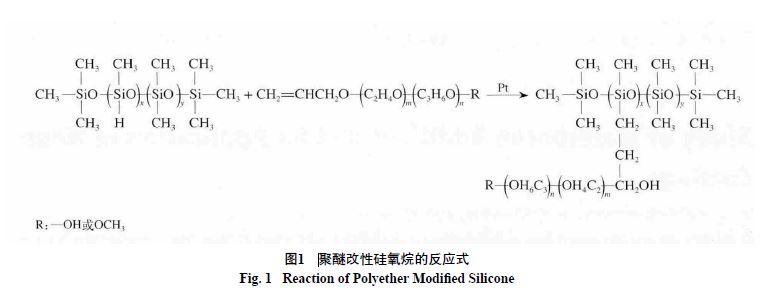

潤(rùn)濕劑、流平劑及消泡劑中所用的聚醚改性硅氧烷的合成方法如下：將烯丙基聚醚、卡斯特催化劑及含氫硅油(黏度較大的需加一定量的正丁醇)加入配有溫度計(jì)(150℃)、攪拌器、恒壓滴液漏斗、氮?dú)鈱?dǎo)管的1L四口玻璃燒瓶中，根據(jù)制備原料的不同選擇合適的合成溫度，一般控制在80～110℃，保溫反應(yīng)6h。對(duì)加有溶劑的產(chǎn)品，在反應(yīng)結(jié)束后還應(yīng)進(jìn)行減壓蒸餾，脫除溶劑后即得所需產(chǎn)品。反應(yīng)原理如圖1所示。

1.3　水性聚氨酯木器清漆的制備

根據(jù)不同的測(cè)試需求決定木器涂料的配制配方。

1.4　性能測(cè)試

1.4.1　非揮發(fā)分

稱取(2.000 0±0.000 5) g待測(cè)物于稱量瓶中，置于120 ℃的恒溫烘箱中，待樣品恒重后計(jì)算樣品中非揮發(fā)分的含量。具體計(jì)算公式如式(1)：

其中，S——非揮發(fā)分含量，%；

m0——稱取的待測(cè)物的質(zhì)量，g；

m1——稱量瓶的質(zhì)量，g；

m2——恒重后稱量瓶與測(cè)試物的質(zhì)量和，g。

1.4.2　表面張力

配置一系列濃度的水溶液，在(25±1) ℃下，采取鉑金片法用表面張力儀測(cè)定。

1.4.3　HLB值

將0.2 g表面活性劑溶解在20 mL二口惡烷-苯(體積比為90∶4)溶液中，用蒸餾水滴定至明顯渾濁，記下所用蒸餾水的體積V，然后按式(2)計(jì)算HLB值。

HLB = 23.6lgV - 10.6 (2)
