隨著國內電廠對煙氣脫硝項目的日益重視，選擇性催化還原反應器(Selective Catalvst Reactor，簡稱SCR)開始大量涌現，聲波清灰器成為保持催化劑活性及壽命的重要設備。由于現場環境等因素，江蘇鳳谷節能科技有限公司生產的FGSSC-A型聲波清灰器共6只聲波喇叭已在國華江蘇太倉電廠中成功運用。

1 結構特點

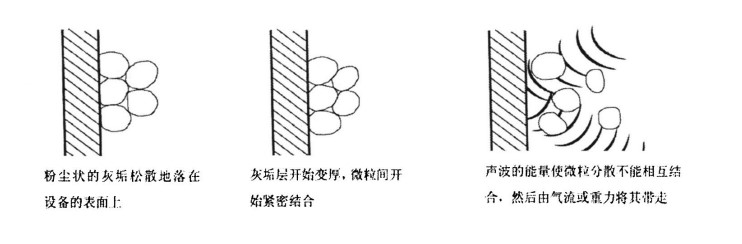

該系統是一套發射低頻、高能聲波的氣動喇叭。氣流進入發生頭(見圖1)，導致鈦合金膜片彎曲震動而產生聲波，并通過聲波喇叭系統的喇叭導管放大，通過共振清除設備上的堆積灰塵，再通過重力或氣流將灰塵帶走。

2經濟效益

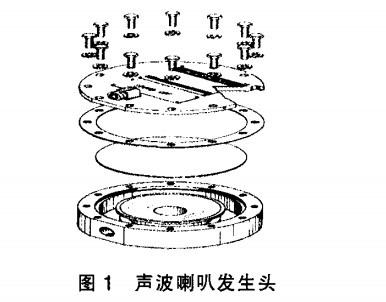

圖1聲波喇叭發生頭

2．1前期投入低

蒸汽吹灰器價格昂貴，數倍于同等聲波吹灰器。使用FGSSC-聲波吹灰器大大減少了初期投資。

2-2安裝費用低

與需要占用很大空間走道的保溫蒸汽管路的蒸汽吹灰系統相比，聲波清灰設備的安裝十分簡便而經濟：FGSSC-A型喇叭通過一直徑400 mm的開口均勻安裝在催化劑層上方約400mm處，喇叭只伸出機組墻面約l 300mm(見圖2)。在機組的內部和外部都不需要額外的鋼結構支撐。聲波吹灰器的供氣管道系統非常簡單。一根50 mm的壓縮空氣管安裝在SCR反應器的一端，是主要的氣體供應管道。每層催化劑都配有一條25 mm的壓縮空氣管橫跨整排安裝好的聲波喇叭系統，氣流通過主供應管道流人。每個聲波喇叭都通過一個19 mm的“T”連接器與25 mm的管道相連。發聲頭通過軟管與一個19mm電磁閥相連，再將電磁

閥連接到一個定時器上即可。FGSSC-A型聲波喇叭系統的7、8號機組從2015—12開始運行至今狀態良好，清灰效果得到了用戶方和承包方的認可。
