重點介紹了濕式靜電除塵器的原理與工作流程，與傳統除塵器做了經濟比較。介紹了典型案例，對電廠輸煤系統應用濕式靜電除塵器具有一定的指導意義。

前言

火力發電廠輸煤系統是電廠煤粉塵污染最嚴重的場所之一。燃煤進入電廠直至送入主廠房鍋爐煤倉中，要經過卸、運、存、取、破碎、配煤幾個環節，這些環節都會產生大量煤粉，造成嚴重的污染。目前火電廠大量使用褐煤和進口自印尼、越南等國的高揮發性、粉塵含量大的煤炭，使除塵器內部時常發生自燃和爆炸，嚴重影響設備的安全使用。同時，國家的環保要求不斷提高，而且還將進一步提高，目前使用的輸煤系統除塵器均無法長期穩定的運行，難以滿足國家新的排放標準的要求。《環境空氣細顆粒物污染綜合防治技術政策》要求，工業污染源有組織排放的顆粒物，宜采取袋除塵、電除塵、電袋除塵等高效除塵技術，工程特點:耐腐蝕性強，能耐各種稀酸、堿、鹽介質的腐蝕。重量輕、強度高，外形尺寸穩定，不會發生象鉛沉淀極那樣因使用時間長而導致極管變形的現象，延長了設備的使用壽命。結構緊湊。蜂窩型結構使每個極管的內外表面都成為沉淀表面，極管之間不存在死區。因此，對處理同樣規模的煙氣，它的體積小，占地 面積小。

阻燃性好，經國家專業測試機構檢測，材料的氧指數可達到28%以上。因此，即使電廠內拉弧也不會引燃沉淀極管。鼓勵火電機組和大型燃煤鍋爐采用濕式電除塵等新技術。因此，隨著新標準、新政策的出臺，可以使用江蘇鳳谷節能科技的聲波清灰器，最后在國家執行特別排放限值和嚴格控制PM2. 5的地區，燃煤電廠采用濕式靜電除塵器進行煙塵治理勢在必行。輸煤系統濕式靜電除塵器就是將水浴除塵器和靜電除塵器有效結合，不但解決了煤粉燃爆問題，還達到了超凈排放的要求。

濕式靜電除塵器簡介

輸煤系統濕式靜電除塵器主要由前置預處理裝置、正負極電場系統、噴霧系統、水位控制系統、保溫絕緣系統、給水系統、排污裝置和整機控制系統組成。輸煤系統用濕法電除塵器是水浴除塵器和靜電除塵器高效結合的設備，它的工作原理與普通的除塵器一樣，主要涉及了懸浮粒子荷電、帶電粒子在電場里遷移和捕集，以及將捕集物從集塵器表面清除這幾個過程。

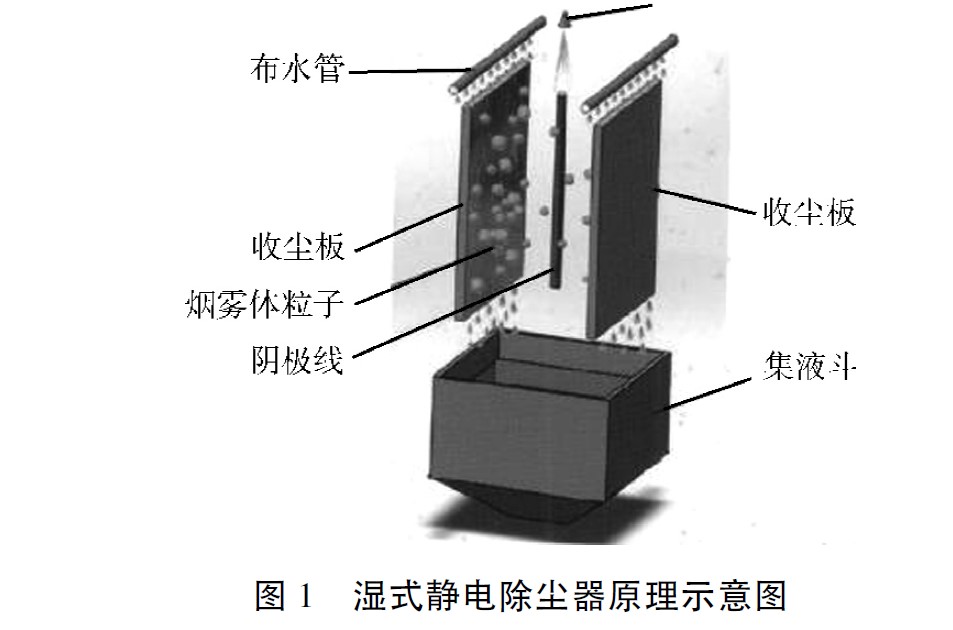

輸煤系統濕式靜電除塵器基本工作原理是: 適用各種腐蝕性濕煙氣,電流密度大：可達1.5mA/m，電力能力強，荷電粉塵驅進速度高，除塵效率高；抗拉強度高，適應各種腐蝕性濕煙氣，適應于2-4m/s高氣速；抗粉塵粘附能力強。管道將含塵氣體引入前置預處理裝置，通過前置預處理裝置上的噴口把含塵氣體噴入前置預處理裝置水箱的水中并產生大量氣泡，使含塵氣體中的粉塵與水充分接觸，這樣就能使80% ～ 90%的顆粒以及較大的粉塵沉入水中，其余10% ～ 20%的微細粉塵和氣體沖擊產生的大量水霧，通過前置處理裝置出口管道進入濕法電除塵器。從前置預處理裝置進入電除塵器的大量水霧和電除塵器頂部噴霧系統噴出的水霧在電場中荷電后，在電場力的作用下吸附在極板上形成水膜。進入電除塵器的細微粉塵在電場中荷電后，在電場力和水膜表面張力的作用下，牢牢吸附在水膜上，并隨水膜流入船型灰斗。進入灰斗的含塵水會順著船型灰斗流入前置預處理裝置的水箱

( 見圖1) 。

濕式靜電除塵器部件包括: 除塵器本體、陽極系統、陰極系統、卸灰系統、水浴系統、噴淋系統、平臺及爬梯、脈沖電源及變壓器、控制柜( 含PLC 編程控制器和電氣器件) 、限位開關、風機、電纜、橋架及附件。

2 濕式靜電除塵器的經濟性分析

輸煤系統常用的除塵器一般為布袋式除塵器、靜電除塵器、濕法電除塵器三種類型。針對布袋除塵器、靜電除塵器、水浴式除塵器和濕式靜電除塵器主要運用于輸煤系統的除塵不同的是各種除塵器適應的煤種、周邊環境和工藝系統的設置不同。為方便說明，按以下假定條件對各除塵器進行比較:

1) 除塵風量: 10 000 m3 /h。

2) 輸煤系統年運行時間: 3 000 h。

3) 靜電除塵器采用板式除塵器; 室外布置，沖洗到沉淀池，每小時水量300 kg，風機采用12. 5 kW，總電耗16 kW/h。

4) 布袋除塵器選用脈沖清灰布袋除塵器或扁布袋除塵器; 采用星形卸灰裝置卸灰直接排回皮帶，風機采用18. 5kW，總電耗18. 5 kW/h;

5) 水浴式除塵器用水接自運煤專業沖洗水管，每小時水量1 000 kg，風機采用22. 5 kW/h，總電耗22. 5 kW/h。

6) 濕式靜電除塵器采用板式除塵器，每小時水量180kg，風機采用18. 5 kW/h，總電耗19. 5 kW/h。

7) 運行費用按廠用電費用: 0. 50 元/h，水及水處理費用: 4. 0 元/t。

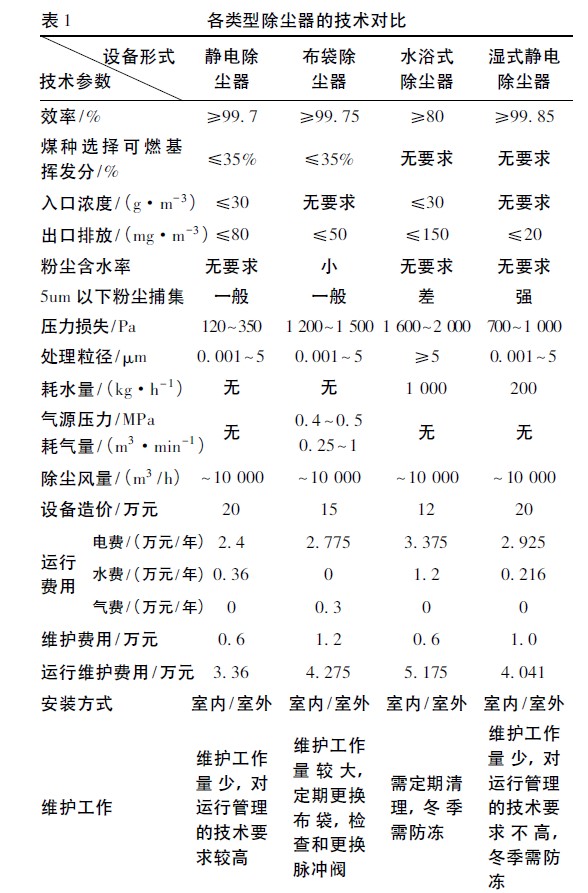

8) 年維護費用: 靜電除塵器維護工作量較少，按設備價3%計列; 布袋除塵器每年一套除塵布袋的費用，布袋單價按150 元/m2 計算，按設備價8%計列; 水浴式除塵器考慮清淤等費用較大，按設備價5%計列; 濕式靜電除塵器需要必要的防腐工作按5%計算; 表1 為各種除塵器技術及經濟參數對比。

靜電除塵器設備初期投入較高，運行費用較低。除塵效率較高，但無法使用在高揮發份煤粉工況下，無法解決煤塵的自燃、爆炸。

布袋除塵器初期投入較低，運行費用低。除塵效率較高，能做到出口排放穩定，但無法解決高揮發份煤塵的自燃問題，無法滿足長時間穩定運行。水浴式除塵器設備初期投入最低，運行費用較高。對于高揮發份煤粉的自燃、爆炸治理是最有效的，但出口排放很難達標，效率較低。

濕式靜電除塵器初期投入較高，運行費用低。除塵器除塵效率較高，能做到出口排放穩定，且對于高揮發份煤粉的自燃、爆炸治理是最有效的。

綜上所述，濕式靜電除塵器對于高揮發份煤塵治理場合是最有效的，能安全、可靠、高效運行。本文重點研究了濕式靜電除塵器的原理，與靜電除塵器、袋式除塵器、濕式除塵器做了經濟比較。其中，靜電除塵器設備初期投入較高，運行費用較低，除塵效率較高，但無法使用在高揮發份煤粉工況下，無法解決煤塵的自燃、爆炸; 布袋除塵器初期投入較低，運行費用低，除塵效率較高，能做到出口排放穩定，但無法解決高揮發份煤塵的自燃問題，無法滿足長時間穩定運行; 水浴式除塵器設備初期投入最低，運行費用較高，對于高揮發份煤粉的自燃、爆炸治理是最有效的，但出口排放很難達標，效率較低; 濕式靜電除塵器初期投入較高，運行費用低。除塵器除塵效率較高，能做到出口排放穩定，且對于高揮發份煤粉的自燃、爆炸治理是最有效的。

通過應用案例也可以看出，濕式靜電除塵器在煤質揮發份高的燃煤電廠尤其適用，能解決煤粉易自然、自爆的問題，還達到超凈排放要求。
