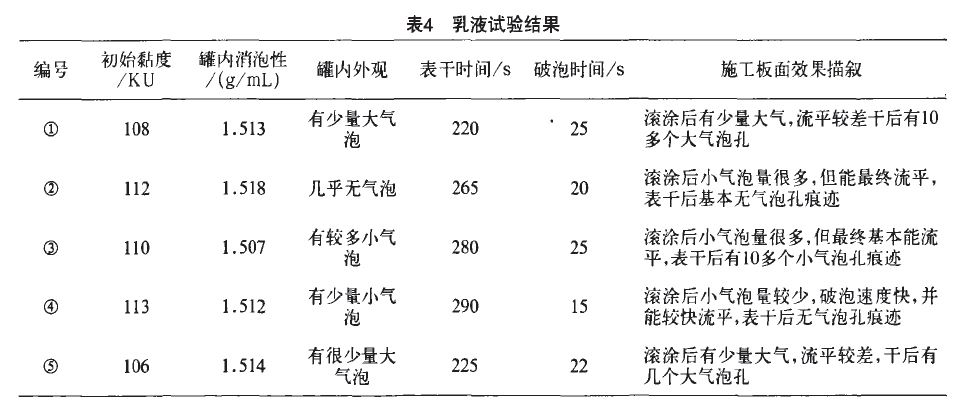

本試驗(yàn)選取目前常用的乳液：①苯丙乳液；②醋丙乳液；③醋叔乳液；④乙烯一醋酸乙烯乳液VAE；⑤純丙乳液。為了采用前面選好的消泡劑添加量為打漿前添加E0．2％，調(diào)漆階段添加H0．15％，潤濕劑選擇HLB值14的低起泡潤濕劑添加0．2％，為了減少因?yàn)樵龀硇什煌瑢?dǎo)致黏度偏差太大，全部采用中等黏度羥乙基纖維素。配方還是采用內(nèi)墻中低檔5％PVC(為了試驗(yàn)方便所有乳液的添加量相同，故可能略有偏差)，依然采用長毛滾筒在一種特別疏松膩?zhàn)由鲜┕? m2面積測試破泡時間和板面效果，測試結(jié)果如表4。

由試驗(yàn)可以看出相同配方情況下不同乳液的工時氣泡破滅具有較大差別，相對而言含有親水團(tuán)醋酸乙烯單體的共聚物乳液比疏水的丙烯酸聚乳液具有更好的流平性和破泡速度，其中乙烯一醋酸乙烯乳液(VAE)由于存在較多的乙烯基側(cè)鏈增加了聚合物分子鏈之間的距離，降低了高分子之間的相互作用力，降低了氣泡產(chǎn)生的幾率，氣泡產(chǎn)生，另外以水為內(nèi)增塑劑加強(qiáng)了保水性，提高了流平性，最終的施工消泡性最好。醋叔乳液雖然具有較好的流平性，但是因?yàn)橛袕?qiáng)疏水的叔碳酸乙烯酯單體存在，加強(qiáng)了穩(wěn)泡性能，因此施工破性能比醋丙和VAE差。

1．1．5顏填料的影響

為顏填料的種類繁多，并且比重、吸油量千差萬別，因此很難直接對比評估，但整體來說，吸油量高的填料更穩(wěn)泡，消泡更難，破泡時間更長；片狀和狀填料比球狀填料更穩(wěn)泡，更難消泡；提高PVC增加填料量，減少了自由水的含量也會加快干燥時間，使破泡后泡孔更難流平。
