高溫空氣發生器整個燃燒過程采用分級燃燒,根據式(1) M1/ M2 設計為1 :9 ,一次燃料在燃燒器的上方約400 mm 處噴入。為形成二次燃料的高溫低氧燃燒,把所需的燃?xì)夥殖? 等份,從同一高度的4 個點加入,并且4 點處在同一圓周上,該圓的直徑大小與高溫空氣入口圓的直徑之比滿足式(2) 取值范圍。先設計D1/D2 = 0. 314 ,在試驗中可以根據需要調整D2的大小。

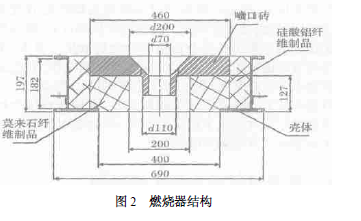

設計中考慮到噴口磚的重量比較大,如果耐火材料采用耐火纖維,則會難以承受其整個重量,所以在燃燒器殼體上設計一支撐鋼板。燃燒器整個結構如圖2所示,在其兩邊設計了4個二次燃料入口,在殼體上焊接了4 個二次燃料管的固定支架;為了防止高溫噴口磚與鋼板直接接觸,內層莫來石纖維制品設計可參考文獻 。
