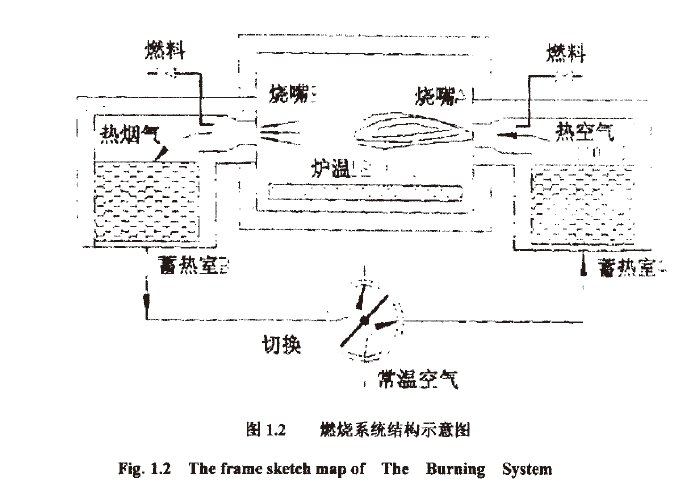

燃燒系統由1個燃燒室、l對蓄熱式燒嘴和1個四通換向閥組成，其系統示意圖如圖1．2：

如圖1．2，當燒嘴A工作時，常溫空氣經四通換向閥進入蓄熱室A，在流經蓄熱體時(由許多中25陶瓷球堆積，共900kg)被加熱，在極短的時問常溫空氣披加熱到接近爐膛溫度(一般比爐膛溫度低50℃～100℃)，高溫?zé)峥諝膺M入爐膛后，卷吸周圍爐內的氣體形成一股含氧量大大低于21％的低氧高溫氣流，這樣燃料在低氧氣氛下實現燃燒：與此同時爐膛內燃燒后的高溫?zé)煔饬鹘?jīng)蓄熱體時將顯熱儲存在蓄熱體內，然后以150℃～200℃的低溫?zé)煔饨?jīng)換向閥排出。換向閥以120S的周期頻率進行切換，使燒嘴A、B交替工作，兩個蓄熱體處于蓄熱與放熱交替工作狀態，通過這種交替的運行方式，實現“極限余熱回收”和助燃空氣的高溫預熱。
