如圖 5.1 中，該扭轉鐓粗裝置共有 3 處的桿件較為特殊，分別是連桿 13、推桿 16和連桿 17。

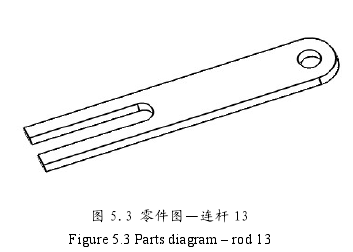

連桿 13 主要是將壓力機傳來的豎直壓力傳遞給下面的推力機構，轉化成水平推力。如圖 5.3，連桿下端為一 U 型槽，其主要用途是：一跟連桿 14 依靠銷釘連接在一起的時候起到導向作用；二在扭轉鐓粗結束后，壓力機在提升時，防止提升過高從而拽脫連桿。

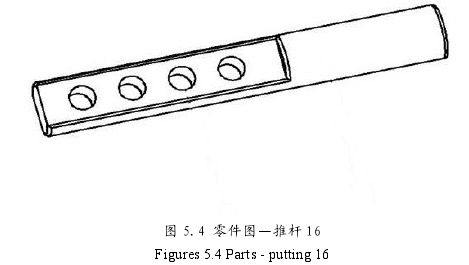

如圖 5.4，推桿 16 上打有多個銷釘孔，其主要作用是為了能夠在扭轉鐓粗的時候，調節扭轉的角度，根據公式 5-4 可以算出連接不同的銷釘孔所扭轉的角度α的大小。

式中：h 為下壓高度；d 為銷釘孔中心到扭轉臺中心的距離。

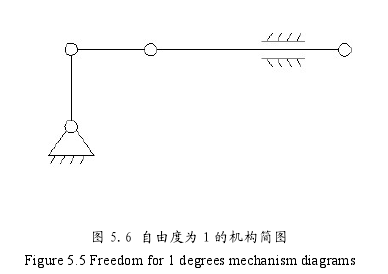

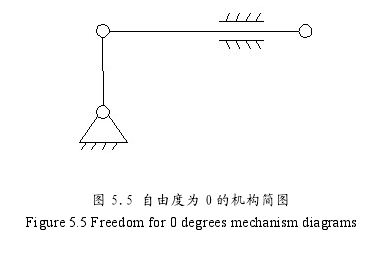

連桿 17 連接推桿 9 和推桿 16，由于推桿 9 在傳遞推力的時候無法改變方向，而推桿 16 是做圓周運動，這樣其機構自由度按照公式 5-5 計算有 2 個活動構件，3 個低副，0 個高副，所以自由度為 0，機構是無法運動的，如圖 5.5 所示。因此就需要一個能改變推力方向的零件來增加自由度，增加連桿 17 后的機械自由度按照公式 5-2 計算,有 3 個活動構件，4 個低副，0  個高副，所以自由度為 1，說明裝置可以自由運動，如圖 5.6 所示。

式中：n 為活動構件個數；PL為低副數；PH為高副數。
