鋰電池組由多只單體鋰電池串聯而成，由于單體的差異性，串聯充電時端電壓上升不一致會出現部分單體過充，部分單體充電不足的問題。理想的狀態是每個電池電壓在充電過程中同步上升，完全一致，接近充滿時充電器轉燈，充電停止。鋰電池組定期做好均衡基本可以達到這種理想狀態，這是不喜歡鋰電保護板的人追求的效果。鋰電池保護板本身不一定可靠，保護板損壞鋰電池的例子不少見。本人試驗的并聯手動均衡方法，電路簡單可靠，效果良好，具有實用價值。基本原理是均衡充電時所有電池并聯，常規充電和用電時串聯。均衡充電時所有電池并聯電壓相等，實現了各個電池的強制均衡。
       1.二極管隔離并聯充電均衡法

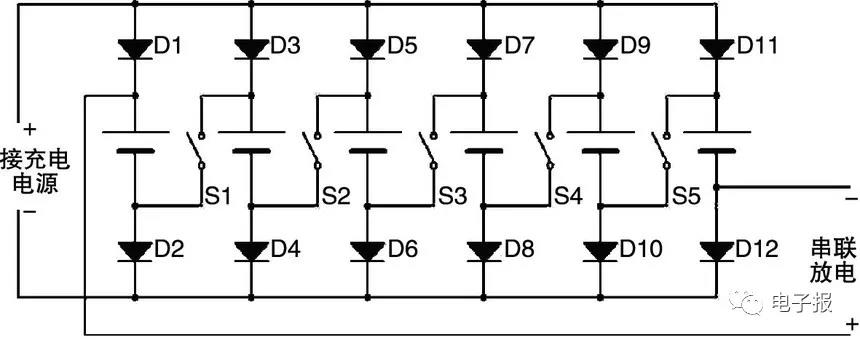

       見電路圖1，以6只單體電池串聯為例，斷開開關S1—S5再接充電電源。二極管選用1N5401—5408，3A額定電流下實測二極管正向壓降為0.8V，正向壓降0.7V時流過二極管的電流很小。磷酸鐵鋰電池，最高充電電壓3.65V,實際考慮到延長電池壽命最高充電電壓定為3.5V，充電電壓=3.5+0.7+0.7=4.9V加上線路壓降選用5V電源很合適。三元、聚合物類鋰電池最高充電電壓4.25V，充電電壓=4.1+0.7+0.7=5.5V合適，兩種情況下電池都能在接近充滿時自停。充電過程中各個單體電池雖然被二極管隔離，但不影響電池的均衡，因?yàn)閱误w電壓高的充電電流小，電壓低的充電電流大。斷開均衡充電電源，合上開關S1—S5電池串聯放電。鋰電池組在負載電流不大的情況下，S1—S5選用開關可行。大電流放電場合用壓接件代替開關體積小、接觸電阻小、接線短、成本低，只是擰緊和松開螺絲比撥動開關費時間。這種均衡依據電池使用情況一個月至三個月做一次，總體來說不麻煩。

2. 直接并聯充電均衡法

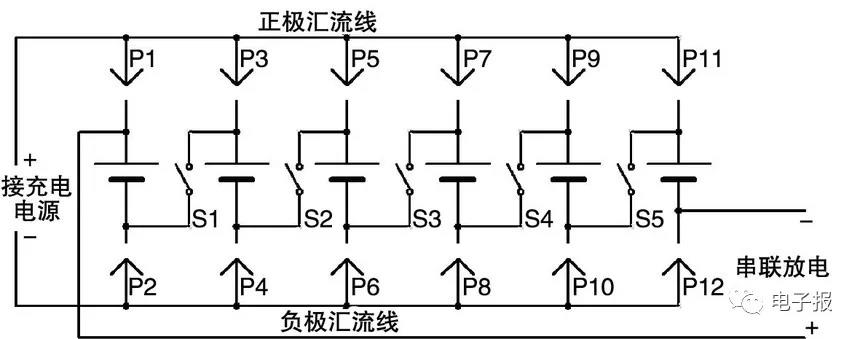

       如電路圖2所示，取消了隔離二極管。磷酸鐵鋰電池充電電壓選用3.5-3.6V，三元、聚合物電池選用4.1-4.2V。紅色鱷魚夾引線都焊接在一起接充電電源正極；黑色鱷魚夾引線都焊接在一起接充電電源負極。均衡充電時先斷開S1—S5，紅色鱷魚夾分別夾住各單體電池的正極；黑色鱷魚夾分別夾住單體電池的負極，所有電池實現了并聯。電路圖2中用插件圖P1-P12代表鱷魚夾連接，用接插件代替鱷魚夾效果相同。這種接法的好處是沒有二極管發熱損耗，即使不接充電電源電池自己就能一定程度的均衡，電壓高的電池會向電壓低的電池放電，強制均衡。

兩種均衡充電電壓都是按照充滿自停無需監管的方式設定的，如果需要短時間、大電流、快速均衡且能保證監管的情況下可以提高充電電壓。第二種方法沒有二極管發熱的顧慮可以用很大的充電電流節省均衡時間，用普通的低壓大電流整流電源就行，無需穩壓。均衡良好的電池組平時用普通充電器充電，宜適當降低充電器輸出電壓以便轉燈，不用保護板也不擔心過充。建議鐵鋰電池充電電壓按3.5V乘以串?dāng)?shù)，三元電池按4.1V乘以串?dāng)?shù)調整。兩種均衡方法雖然原理簡單、操作笨拙但真實有效可靠，目前沒有任何帶均衡的鋰電池保護板能達到快速高效率的均衡，即使有價格不菲也玩不起，有興趣的朋友不妨如此折騰。
