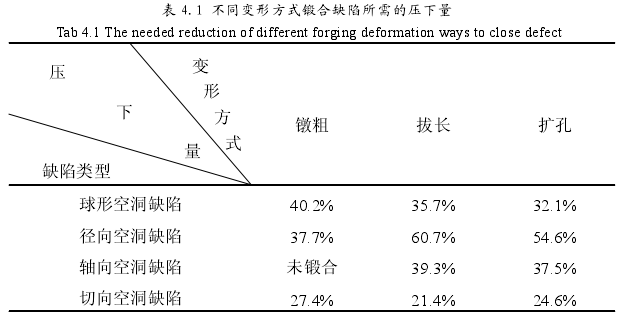

空心鋼錠開坯鍛造的目的是打碎粗晶、鍛合缺陷、壓實心部、減小夾雜影響。從表4. 1可以看出墩粗、拔長和擴孔鍛合四種不同方向的空洞缺陷所需的壓下量，從圖4.2,  4.5,  4.6,  4.8不難看出，當墩粗壓下量過大時，內(nèi)孔壁會產(chǎn)生鼓形，造成內(nèi)孔直徑減少，考慮到墩粗后與后續(xù)芯軸拔長和馬杠擴孔工藝的銜接，我們即不希望空心鋼錠內(nèi)壁產(chǎn)生折疊也不希望內(nèi)壁出現(xiàn)鼓形，因此考慮到實際的鍛造工藝允許的墩粗壓下量，我們可以得出，在一定壓下量的墩粗下，墩粗不能鍛合軸向空洞缺陷，而且軸向缺陷有增大趨勢;拔長和擴孔達到一定變形量時可以鍛合各個方向的缺陷。從各工藝銜接的合理性和對缺陷鍛合能力方面考慮，空心鋼錠開坯鍛造工藝可不選用墩粗，直接進行拔長或擴孔。
