通風系統(tǒng)

通風系統(tǒng)的作用是將燃燒用空氣導入燃燒器，等燃燒充分后將廢煙氣引出爐子。根據通風系統(tǒng)的不同，加熱爐可分為以下幾種情況：

a.自然通風加熱爐  利用煙囪本身的抽力吸入燃燒用空氣，并用煙氣排出。

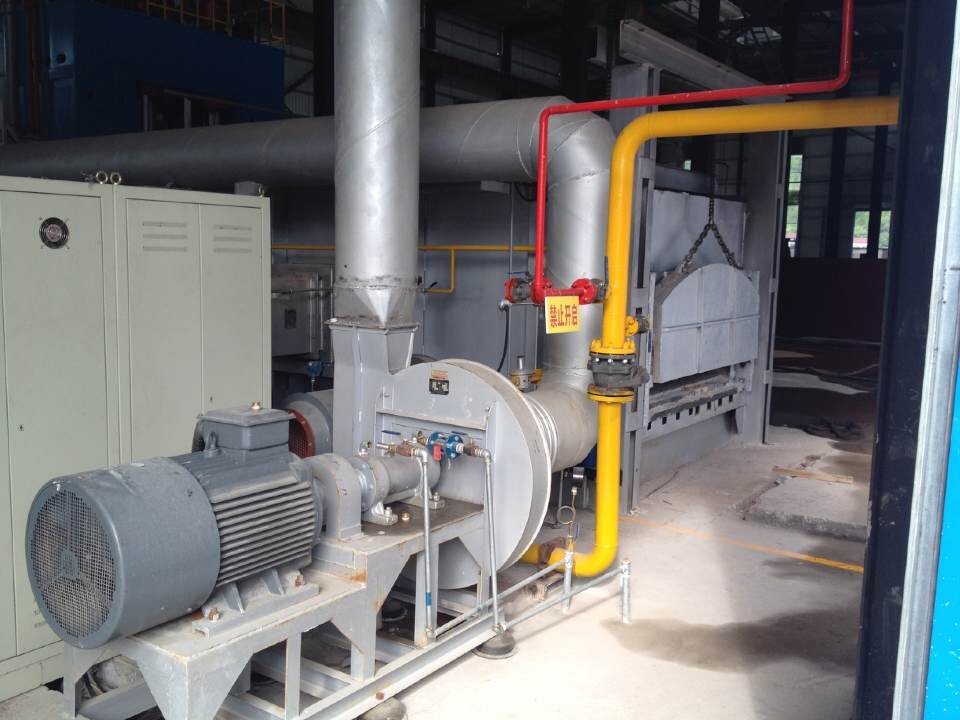

b.強制通風加熱爐  燃燒用空氣由通風機送入，煙氣則通過煙囪排出。

c.負壓加熱爐      利用引風機排出煙氣，維持爐內負壓吸入燃燒用空氣。

d.抽力平衡加熱爐  用通風機送入空氣，再用引風機排出煙氣。

自然通風加熱爐依靠煙囪本身的抽力，不消耗機械功，其他則不然。絕大多數爐子因為爐內煙氣側阻力不大，都采用自然通風方式。煙囪通常安裝在爐頂，煙囪高度要足以克服爐內煙氣流動阻力。煙囪越高，抽力越大。抽力大則輻射室進風量也越大，所以要對抽力進行控制，在煙道內和一塊可調擋板。調節(jié)擋板開度可控制抽力大小，以保證爐膛內最合適的負壓。

對流室

離開輻射室的煙氣溫度不能太低，否則會降低輻射室傳熱效率，通?？刂圃?50-900℃之間，所以要高溫的煙氣有很多熱量可以利用，所以要設置對流室，用來預熱被加熱介質及燃燒用空氣或安裝過熱水蒸汽室，以回收余熱。對流室內密布較多排爐管，煙氣沖刷爐管，將熱量傳給管內介質。煙氣通過爐管的速度越快，傳熱的能力越大，所以對流室要窄而高些，間距盡量小些。為提高對流室的受熱能力，常采用釘頭管和翅片管以加大它的外表面積。管內介質要和管外煙氣流動的方向相反，以增大傳熱溫差，提高傳熱效果。

對流室一般負擔全爐熱負荷的20%~30%。對流室吸熱量的比例越大，全爐的熱效率越高，但究竟占多少比例合適，應根據管內流體用煙氣的溫度差和煙氣通過對流管排的壓力損失等，選擇最經濟合理的比值。對流室一般都布置在輻射室之上，與輻射室分開，單獨放在地面上也可以。
