壓力表是一種測量容器壓力大小的儀表，可用來測量汽包內實際的壓力值。壓力表也是汽包上不可缺少的安全附件，司爐人員常將壓力表形象的比喻為“眼睛”。

汽包上普遍使用的壓力表，主要是彈簧管式的壓力表，它由表盤、彈簧彎管、連桿、扇形齒輪、小齒輪、中心軸、指針等零件組成，如圖1-12所示。

彈簧管是由金屬管制成，管子截面呈扁平圓形，它的一端固定在支承座上，并與管接頭相通；另一端是封閉的自由端，與連桿連接。連桿的另一端連接扇形齒輪，扇形齒輪又與中心軸上的小齒輪相銜接。壓力表的指針，固定在中心軸上。

當被測介質的壓力作用于彈簧管的內壁時，彈簧管扁平圓形截面就有膨脹成圓形的趨勢，從而由固定端開始逐漸向外伸張，也就是使自由端向外移動，再經過連桿帶動扇形齒輪轉動，使指針向順時針方向偏轉一個角度。這時指針在壓力表表盤上指示的刻度值，就是汽包內壓力值。汽包壓力越大，指針偏轉角度也越大。當壓力降低時，彈簧彎管力圖恢復原狀，加上游絲是牽制，使指針返回到相應的位置。當壓力消失后，彈簧彎管恢復到原來的形狀，指針也就回到始點（零位）。

使用壓力表時應注意有下列情況之一時應停止使用：

（1）有限制釘?shù)膲毫Ρ碓跓o壓力時，指針轉動后不能回到限制釘處；沒有限制釘?shù)膲毫Ρ碓跓o壓力時，指針離零位的數值超過壓力表規定允許誤差；

（2）表面玻璃破碎或表盤刻度模糊不清；

（3）封印損壞或超過校驗有效期限；

（4）表內泄漏或指針跳動；

（5）其他影響壓力表準確指示的缺陷。

壓力表與汽包之間有存水彎管，如圖1-13所示。存水彎管可使蒸汽在其中冷卻后再進入彈簧彎管內，避免由于高溫造成讀數誤差，甚至損壞表內的零件。存水彎管的下部，最好裝有放水旋塞，以便停爐后放掉管內積水。

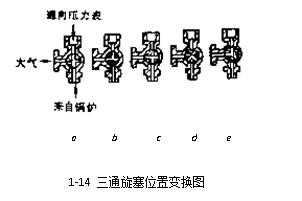

壓力表與存水彎管之間裝有三通旋塞，以便沖洗管路和檢查、校驗、卸換壓力表。其方法如圖1-14所示。

圖1-14a是壓力表正常工作時的位置。此時，蒸汽通過存水彎管與壓力表相通，壓力表指示汽包的壓力值。

圖1-14b是檢查壓力表時的位置。此時，汽包與壓力表隔斷，壓力表與大氣相通，因為表內沒有壓力，所以如果指針不能回零位，證明壓力表已經失敗，必須更換。

圖1-14c是沖洗存水彎管時的位置。此時汽包與大氣相通，而與壓力表隔斷，存水彎管中的積水和污垢，被汽包里的蒸汽吹出。

圖1-14d是使存水彎管存水時的位置。此時存水彎管與壓力表和大氣都隔斷，汽包蒸汽在存水彎管里逐漸冷卻積存，然后再把三通旋塞轉到5-7a的正常工作位置。

圖1-14e是校驗壓力表時的位置。此時汽包同時與工作壓力表與校驗壓力表相通。三通旋塞的左邊法蘭上接校驗用的標準壓力表，蒸汽從存水彎管同時進入工作壓力表和校驗壓力表。兩塊壓力表指示的壓力數值，相差不得超過壓力表規定的允許誤差，否則，證明工作壓力表不準確，必須更換新表。

三通旋塞手柄的端部，必須有標明旋塞通路方向的指示箭頭，以便識別。操作三通旋塞時，動作要緩慢，以免損壞壓力表機件。

壓力表的裝置、校驗和維護應符合國家計量部門的規定。壓力表裝用前應進行校驗，并在刻床盤上劃紅線指示出工作壓力，壓力表裝用后每半年至少校驗一次，壓力表校驗后應封印。
