2.1 工藝條件的正交實(shí)驗(yàn)

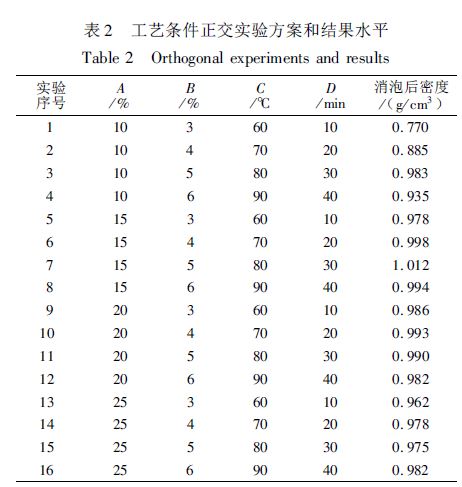

選用正交表L16（45），安排有機(jī)硅質(zhì)量分?jǐn)?shù)（因素A），乳化劑質(zhì)量分?jǐn)?shù)（因素B），乳化溫度（因素C）和乳化時(shí)間（ 因素D）的正交實(shí)驗(yàn)。通過極差分析來確定最佳工藝條件。由于消泡劑的消泡作用主要體現(xiàn)在鉆井液消泡后的密度，所以選擇消泡后密度作為參考指標(biāo)。

XA = 0. 213，XB = 0. 071，XC = 0. 100 7，XD = 0. 063。故各因素對反應(yīng)的影響次序?yàn)椋河袡C(jī)硅質(zhì)量分?jǐn)?shù)> 乳化溫度> 乳化劑質(zhì)量分?jǐn)?shù)> 乳化時(shí)間，考慮到降低溫度和縮短反應(yīng)時(shí)間有利于降低能耗和提高生產(chǎn)效率，確定最佳合成工藝條件為：w（有機(jī)硅）= 15%，w（乳化劑）= 5%，乳化溫度80 C，乳化時(shí)間20 min。
