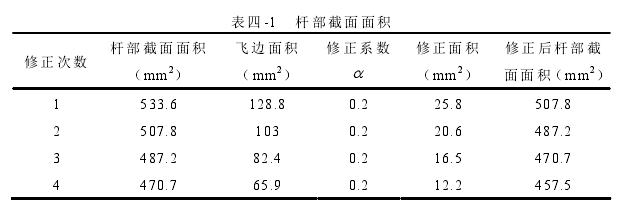

表4-1為桿部截面面積的修正變化情況。以第一次為例，鍛件桿部工字筋截面積為404.8mm2，修正前對應的輥鍛毛坯桿部截面為邊長為23.1mm的正方形，面積為533.6mm2，則此時飛邊面積為128.8mm2。第一次修正時取修正系數“=0.2，修正飛邊25.8mm2，修正后桿部坯料截面面積為507.8mm2，對應的方形邊長為22.6mm，建立有限元模型進行數值模擬，桿部充填情況如圖4-15(a)所示。

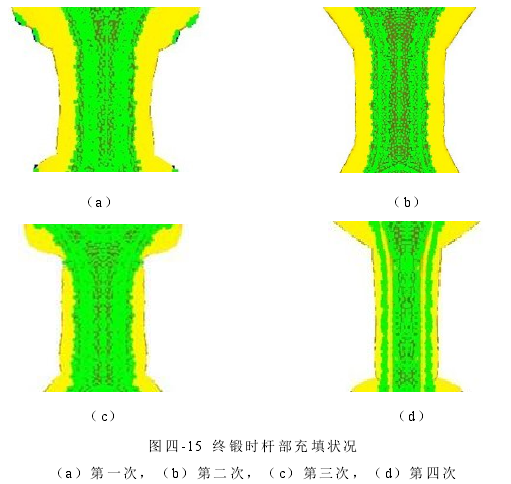

從圖4-15可看出第四次修正時桿部工字筋部位沒有充滿，第三次時桿部與大頭部過渡區飛邊幾乎沒有，而選擇第二次修正后飛邊較均勻，所以選擇第二次修正值作為最終優化結果。

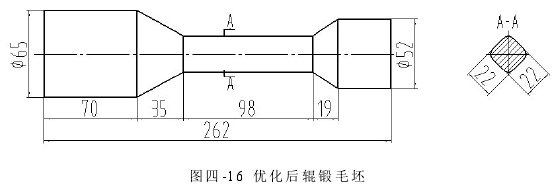

第二次進行截面積修正時輥鍛毛坯圖如圖4-16所示。此時毛坯體積為365426mm3，下料65 X 136mm，材料利用率為80.3%。
