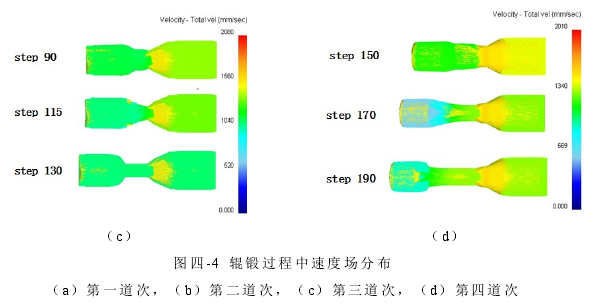

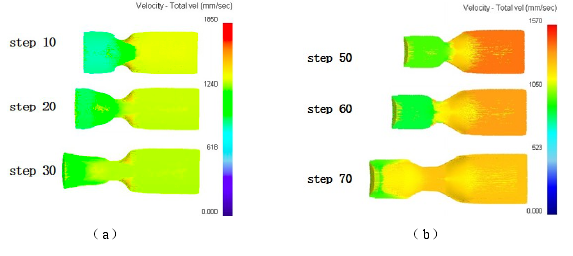

圖4-4為坯料在輥鍛過程中的速度場分布情況。從金屬的流動來看，坯料在高度方向經(jīng)輥鍛模具壓縮后，金屬沿著軸向方向、寬度方向都會流動，但是旋轉的輥鍛模具會使金屬在沿軸向方向上具有很大的速度，再加上沿寬度方向上型槽的阻礙，這樣使得只有一小部分金屬橫向流動，大部分被壓縮的金屬沿著坯料的長度方向流動。從金屬流速的大小來看，夾持的料頭端金屬流動速度大于鍛輥的線速度，變形區(qū)的金屬流動速度要小于鍛輥的線速度，并且在變形區(qū)內(nèi)，從軸向方向看越靠近模具的金屬流動速度越大。而在高度方向上，由于接觸摩擦力的影響，貼合模具的上下斷面金屬流動速度小，而中心位置的金屬流動速度大。所以，在輥鍛變形過程中金屬的流動速度分布是不均勻的。
