国产亚洲精品拍拍拍拍拍,久久精品无码午夜福利理论片, 熟妇与小伙子MATUR老熟妇E-精品国产乱码久久久久

網(wǎng)站地圖|收藏本站|在線留言|騰訊博客|新浪博客您好,歡迎來到鳳谷官網(wǎng)!

鳳谷

新型燒結(jié)技術(shù)突破者Regenerative furnace expert

全國咨詢電話0510-88818999
180-5158-2312

更少能源更多能量
當前位置:首頁 » 鳳谷資訊中心 » 行業(yè)資訊 » 鍛造方法的第二次拔長的表面溫度場分析

鍛造方法的第二次拔長的表面溫度場分析

文章出處:江蘇鳳谷節(jié)能科技有限公司www.cwdma.net責任編輯:江蘇鳳谷節(jié)能科技有限公司www.cwdma.net人氣:-發(fā)表時間:2017-01-01 08:05【

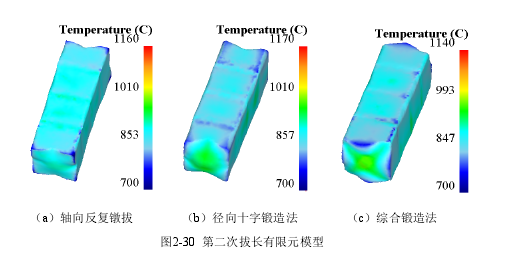

采用不同鍛造方法第二次拔長后,坯料表面溫度場分布情況如圖 2-30 所示。由圖可見,三種不同鍛造方法拔長后坯料表面溫度有一個共同點,是低溫區(qū)主要出現(xiàn)在坯料的兩端的邊緣區(qū)域,這是由于坯料兩端邊緣處散熱性好,溫度低些。而不同點是采用軸向反復(fù)鐓拔法拔長后坯料表面溫度分布比較均勻;而采用徑向十字鍛造法和綜合鍛造法拔長后坯料表面溫度低溫區(qū)相對比較多一些,其原因是第二次拔長時坯料拔長方向不同所造成的,軸向拔長時,坯料兩端端面 E1與砧板的接觸,而徑向十字和綜合拔長時,坯料側(cè)表面 S1是第二次鐓粗與砧板接觸的表面,因此三種不同鍛造方法拔長后表面溫度分布有所不同。第二次拔長后低溫區(qū)一般都是出現(xiàn)在坯料與上下砧接觸的邊緣區(qū)域,這是由于邊緣區(qū)域平砧溫度較低,而且坯料與上下砧之間的換熱系數(shù)遠大于坯料與空氣之間的散熱系數(shù)。


鳳谷工業(yè)爐集設(shè)計研發(fā),生產(chǎn)銷售,培訓指導(dǎo),售后服務(wù)一體化,專利節(jié)能技術(shù)應(yīng)用,每年為企業(yè)節(jié)省40%-70%的能源成本,主要產(chǎn)品加熱爐,工業(yè)爐,節(jié)能爐,蓄熱式爐,垃圾氣化處理設(shè)備,歡迎致電咨詢:0510-88818999
