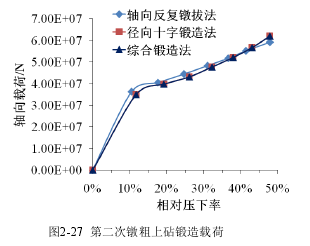

第二次鐓粗過程中鍛錘最大鍛造載荷變化曲線如圖 2-27 所示。由圖可見，不同鍛造方法第二次鐓粗過程的鍛造力載荷曲線的變化規(guī)律基本是一致的，坯料內(nèi)部金屬材料會產(chǎn)生致密現(xiàn)象，并且坯料與砧板的接觸面積會越來越大，導致了砧板的鍛造力隨著壓下率的增大了線性增大。在鐓粗的起始階段，采用軸向鐓拔法的鍛造載荷上升速度比采用徑向十字和綜合法的鍛造載荷上升速度快，主要是由于軸向鐓粗的坯料兩端鼓肚形狀要小于其他兩種鍛造方法坯料兩端鼓肚形狀，在相同相對壓下率的情況下，坯料兩端與砧的接觸面積最大。而隨著鐓粗的進行，壓下率不斷增大，不同鍛造方法鐓粗過程坯料與砧板的接觸面積越來越接近，因此在較大的壓下率下，鍛造載荷的變化是基本一致的。

鳳谷工業(yè)爐集設計研發(fā),生產(chǎn)銷售,培訓指導,售后服務一體化,專利節(jié)能技術應用,每年為企業(yè)節(jié)省40%-70%的能源成本,主要產(chǎn)品加熱爐,工業(yè)爐,節(jié)能爐,蓄熱式爐,垃圾氣化處理設備，歡迎致電咨詢:0510-88818999
