國外對電動汽車及其關鍵技術研究比國內早很多，從上世紀80年代開始，相關研究人員分別研討了鉛酸電池、氫鎳電池和鋰離子電池，同時致力于建立合理的動力電池電化學模型和電池發熱模型。在20世紀末，美國在能源部的支持下，逐步增加關于電動汽車研究的投資，而美國的兩大巨頭車企通用和福特也在不斷加大電動汽車的研發投入。美國政府為了大力發展電動汽車而在1993年制定了PNGV計劃，其中純電動汽車是研究重點。而我國在“八五”和“九五”期間才把電動汽車正式列入國家攻關項目，開始對電動汽車增加投入總體來說研發進度晚于國外。但是新能源汽車特別是純電動汽車的迅速發展卻讓中國的汽車人看到了機遇，“十五”和“十一五”期間確立了把純電動汽車列入12個“863”重大專項之一，對電動汽車的投入顯著增加，這被認為中國在未來全球電動汽車市場上的提前布局「16]。國內諸如比亞迪、江淮、北汽新能源、奇瑞等公司均己經在純電動汽車領域規劃多年，己經高度產業化，特別是比亞迪汽車公司的純電動汽車車型眾多，工藝技術趨于成熟，能夠滿足大部分交通需求。

純電動汽車傳統電池熱管理的主要形式有空氣換熱、液體流動換熱和材料相變換熱，同時熱電換熱等新型的換熱形式也在逐步被深入研究和開發。

1.3.1空氣換熱

空氣換熱是應用最早的、最簡單的、最經濟的同時也是應用最廣的電池熱管理方式?？諝鈸Q熱分為自然對流換熱和強制對流換熱。自然對流換熱就是在電池包內不加入空氣動力源，靠電池包內自然的空氣流動與動力電池進行熱交換。強制對流換熱即在電池包內加入風扇等動力源，靠風機帶動空氣流經動力電池表面進行熱交換。

采用強制空氣對流換熱，針對豐田Prius和本田Insight兩款混合動力汽車的電池組，通過控制風機的功率，分別測試了FTP-75和US06循環工況三種環境溫度時的電池的溫升情況，實驗結果顯示，在汽車經常變工況及高速的工況下，電池溫度會升高的更快。對兩種電池包采用強制空氣冷卻后，電池箱溫度分布均勻，不同工況下的電池組的溫度范圍均處于電池正常工作溫度范圍內。

研究了幾種典型的電動汽車電池箱空氣換熱構造，進行了仿真分析，選出了較為合理的構造。研究結果表明，正面通風，且加裝風擋板的空氣換熱結構最為合理，此結構不僅使電池處于合適的工作溫度范圍內，且電池包內電池之間的溫度分布差異小，且不同電池的相同位置的溫差控制在3K以內，滿足實際使用要求。

由于空氣對流換熱沿程溫差過大，Mahamud R提出可以利用翻板閥控制空氣流向的散熱結構，而江淮汽車在IEV5純電動車中己經通過BMS實現控制了風機的正反轉，直接改變空氣流向，減小因空氣對流造成的沿程溫差現象的影響。

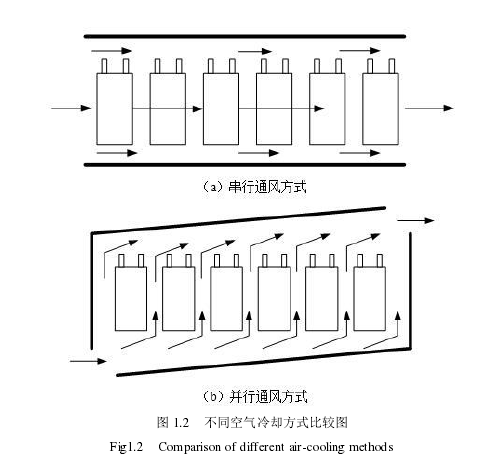

最初工程師設計串行通風結構實現強制空氣冷卻，冷卻空氣依次流經各單體電池，結構設計較為簡單，但在沿空氣流動方向，空氣和電池表面間的溫差逐漸減小，換熱效果也逐步減弱。對于并行通風結構而言，冷卻空氣從入口進入后近似同時流過各個電池模組，各電池模組和冷卻空氣的對流換熱系數相近，換熱效果相對理想。PesaranA.A在研究中比較了并行通風和串行通風兩種形式，其結構流場圖如圖1.2所示，結果表明串行通風入口處動力電池冷卻情況明顯好過出口處，電池溫度沿風流動方向依次升高，入口溫度為2~5 ℃時，其電池之間的最大溫差高達18 ℃，而相同工況下的并行通風的溫差僅為9 ℃。然而Rami Sabbah}22]等的論文結果表明，動力電池在惡劣環境條件下高倍率放電時，空氣對流換熱無法有效地將電池溫度控制在合適范圍。

1.3.2液體流動換熱

隨著動力電池比能量的越來越高，在電池組大倍率放電的情況下，電池組冷卻需要的空氣流速也越大，產生巨大噪音的同時風扇的功率要求也大大增加，逐步開始不滿足電動汽車的需求，同時高溫環境下空氣冷卻的效果并不理想，所以空氣對流換熱技術己逐步不滿足需求。當流體流經固體表面時，在固體表面附近，越接近固體表面流體的流動速度越低，當與固體接觸的距離非常小時，流體處于停滯狀態，可以看成是流體與固體之間只有熱傳導的存在。以水為例，己知常溫下水的導熱系數是空氣的幾十倍，而且水的比熱容是空氣的4倍，所以研究者通常認為液體流動換熱比空氣換熱有更好的效果，更能滿足動力電池的溫控需求。

液體流動換熱是使用導熱系數比較高的液體直接或間接接觸電池以帶走熱量的熱管理形式。在結構設計方案中，既可以將電池直接放置于絕緣且導熱系數高的液體中，也可以通過冷板等與電池接觸，先將熱量從電池組傳入水冷板，再通過冷板與液體間的換熱將熱量帶出電池包。前者多采用硅基油、礦物油等有機油類，往往粘度很大，流動性弱，后者選用的介質為水、乙二醇、乙二醇與水的混合物等，流動性強，換熱系數高，但是因為其不絕緣，必須做好管道密封，防止泄露造成短路。

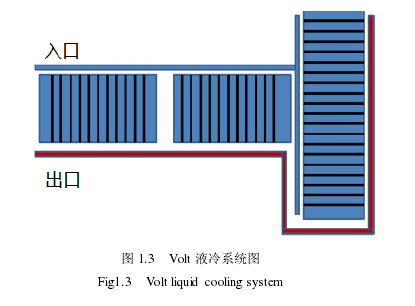

通用雪佛蘭Vo It電動車采用液體對流換熱方式，將水和乙二醇各_50%的混合物作為流體介質，散熱片布置在單體電池之間，在金屬散熱片內循環實現與電池的熱交換，如圖1.3所示。與此同時，當電池組溫度過低時，使用加熱線圈加熱液體工質，從而實現對電池的加熱功能。

對蛇形的板式液冷通道進行了優化，比較了g種方案涉及不同流道位置和寬度，通過計算流體力學軟件的仿真，通過比較平均壓降、平均溫度、溫度方差三個參數對其進行優化設計。

1.3.3材料相變換熱

采用相變材料換熱是將動力電池放入相變材料模塊中，材料相變時溫度始終不變，通過相變材料的相變潛熱(熔化或者凝固)來進行電池組熱管理，其中石蠟、水合鹽、脂肪酸等是被普遍采用的相變材料。固一液相變材料(PMC)的相變潛熱遠大于電池熱管理所需熱量，如果能夠合理控制相變速率并提高相變潛熱的利用效率，動力電池的熱管理效果將得到很大提升。

在其碩士論文中對HEV電池的生熱進行了研究，在總結了前人研究的基礎上提出相變材料PCM是未來電池熱管理的趨勢。在試驗中將電池模組至于PCM中，實驗結果表明添加PCM材料能使電池模組溫度場更加均勻，但因為其熱導率低，冷卻速度過慢。很多研究人員針對PCM材料熱導率低的問題進行了研究，通過添加熱管翅片、高熱導率的泡沫鋁材、微膠囊封裝法。
