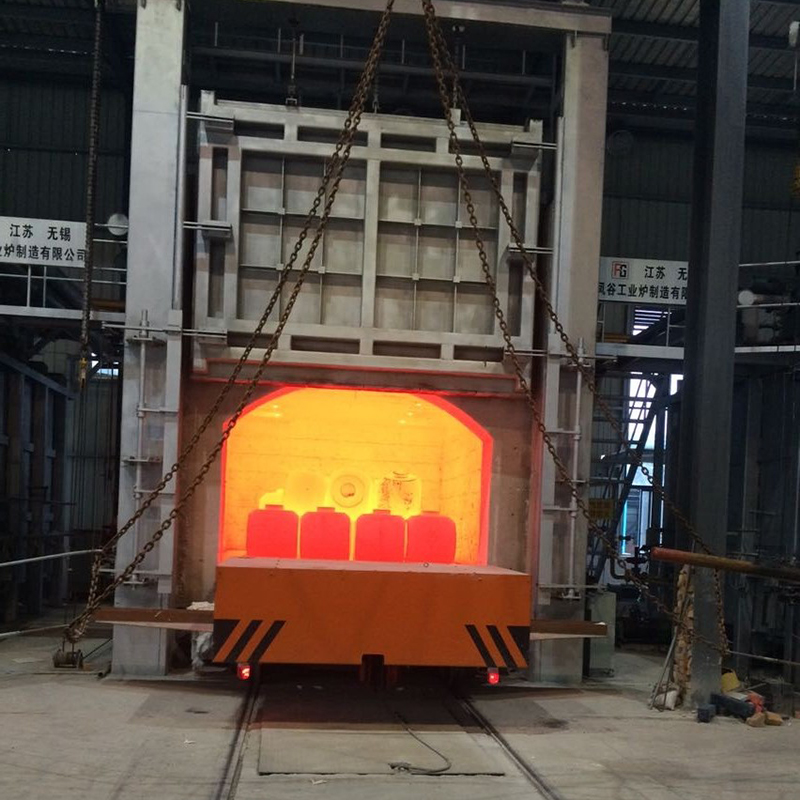

常用的淬火方法有單液淬火法、雙液淬火法、等溫淬火法和分級淬火法。

單液淬火法：這種方法操作簡單，容易實(shí)現(xiàn)機(jī)械化，自動化，如碳鋼在水中淬火，合金鋼在油中淬火。但其缺點(diǎn)是不符合理想淬火冷卻速度的要求，水淬容易產(chǎn)生變形和裂紋，油淬容易產(chǎn)生硬度不足或硬度不均勻等現(xiàn)象。適合于小尺寸且形狀簡單的工件。

雙液淬火法：采用先水冷再油冷的操作。充分利用了水在高溫區(qū)冷速快和油在低溫區(qū)冷速慢的優(yōu)點(diǎn)，既可以保證工件得到馬氏體組織，又可以降低工件在馬氏體區(qū)的冷速，減少組織應(yīng)力，從而防止工件變形或開裂。適合于尺寸較大、形狀復(fù)雜的工件。

等溫淬火法：它是將加熱的工件放入溫度稍高于Ms的硝鹽浴或堿浴中，保溫足夠長的時間使其完成B轉(zhuǎn)變。等溫淬火后獲得B下組織。下貝氏體與回火馬氏體相比，在碳量相近，硬度相當(dāng)?shù)那闆r下，前者比后者具有較高的塑性與韌性，適用于尺寸較小，形狀復(fù)雜，要求變形小，具有高硬度和強(qiáng)韌性的工具，模具等。

分級淬火法：它是將加熱的工件先放入溫度稍高于Ms的硝鹽浴或堿浴中，保溫2～5min，使零件內(nèi)外的溫度均勻后，立即取出在空氣中冷卻。這種方法可以減少工件內(nèi)外的溫差和減慢馬氏體轉(zhuǎn)變時的冷卻速度，從而有效地減少內(nèi)應(yīng)力，防止產(chǎn)生變形和開裂。但由于硝鹽浴或堿浴的冷卻能力低，只能適用于零件尺寸較小，要求變形小，尺寸精度高的工件，如模具、刀具等。
