強放熱反應過程中為了使反應溫度維持在一定范圍內，需要有傳熱部件對反應物料進行冷卻。攪拌反應器內常用的傳熱部件有夾套、內構件、內附件以及攪拌反應器本身，其中，內構件包括橫向和豎式盤管，內附件包括擋板和導流筒等。

選擇傳熱部件的一般順序?yàn)椋寒?dāng)夾套能夠滿足換熱需求時，首先選擇夾套，這樣可以減少容器內構件，不影響釜內流體流動，不占用有效體積且易于清洗；當夾套的換熱面積不夠時，可增設內盤管；若換熱仍達不到要求，可選用擋板或?qū)嚢杵鞅旧碜龀煽招慕Y(jié)構，內通入載熱介質進行換熱。

夾套根據結構形式可以分為整體夾套、蜂窩夾套、半管夾套和螺旋板蜂窩式夾套等，最常用的是整體夾套，這種夾套一般由普通碳鋼制成，以焊接或法蘭與反應釜連接，從而與筒體外表面形成密閉空間的結構。夾套換熱的優點是設備成本低、操作經濟性好，但是由于幾何形狀限制而不能做得太大，這就限制了夾套的換熱能力，而且釜體制成之后，難以再調整換熱面積。

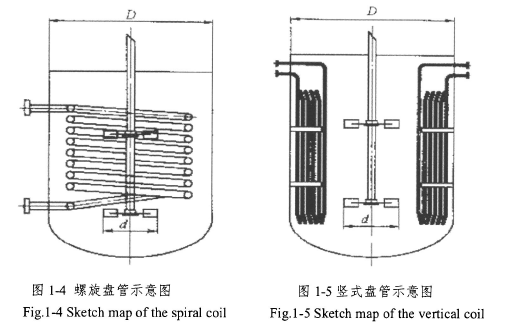

對于強放熱反應僅采用夾套冷卻是不夠的，為了增加換熱面積可安置盤管換熱，盤管內流體在流動中連續地改變方向，管內流體在離心力的作用下引發二次環流，加劇了擾動，強化了對流傳熱嘲，同時盤管還能起到導流筒和擋板的作用。盤管可分為螺旋盤管和豎式盤管，其結構分別如圖14和1．5所示。本文僅研究螺旋盤管。
