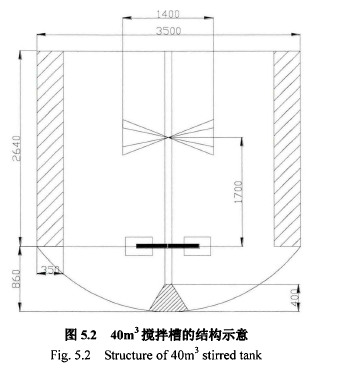

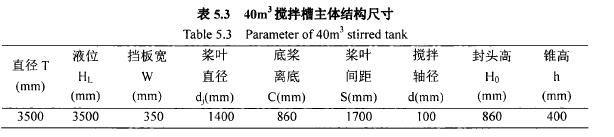

40m3工業攪拌釜的結構形式與小試及中試裝置基本一致，主體為圓柱體，底部為附有圓錐的改進碟形底。攪拌槽內部均勻分布著四塊擋板。攪拌反應器直徑T=3500mm最終靜液位HL=3500mm，擋板寬度W=350mm。兩層攪拌槳葉由下至上分別為DT 6和PBTD45，葉片直徑dj為1400mm。槳葉詳細設計參數參考《攪拌與混合設備設計選用手冊》，其中DT-6葉片的寬度、高度和厚度分別為350mm, 280mm和14mm，圓盤直徑930mm; PBTD45槳葉的高度和厚度為150mm, 16mm。底層槳葉離底距離C=860mm槳間距S=1700mm，攪拌軸直徑d=100mm，圓錐高度h=400mm。結構示意圖見圖5.2攪拌槽的具體參數如表5.3所示。
