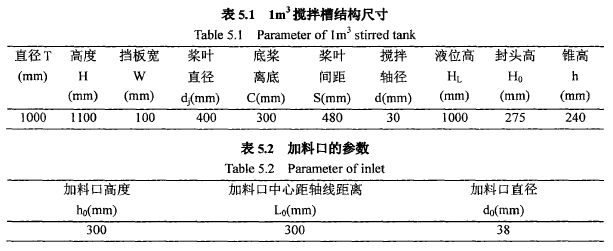

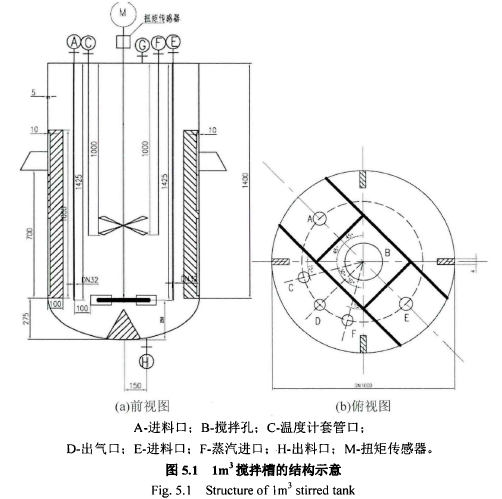

1m3中試攪拌反應器主體為圓柱體，底部為改進的碟形底，在標準碟形底的基礎上增加了一小圓錐，其軸截面為正三角形。攪拌槽內部均勻分布著四塊擋板。攪拌反應器直徑T=1000mm，最終靜液位高度HL=1 000mm，擋板寬度W為100mm。兩層攪拌槳葉由下至上分別為DT 6和PBTD45，葉片直徑嗚為400mm。槳葉詳細設計參數參考《攪拌與混合設備設計選用手冊》，其中DT-6葉片的寬度、高度和厚度分別為100mm} 80mm和6mm，圓盤直徑27Qmm; PBTD4S槳葉的高度和厚度為40mm. 1 0mm。底層槳葉離底距離C=300mm，槳間距5=480mm，攪拌軸直徑d=30mm。  1m3時中試攪拌反應器中配有溫度計套管、進料管及蒸汽管等內構件，即在DT 6槳葉附近的微觀混合時間最短，故加料口所處位置與DT 6槳葉的水平高度相同，即加料口高度ho=300mm，加料口中心距軸線距離Lo=300mm，加料口直徑do=38mm。結構示意圖見圖5.1，攪拌槽及加料口的具體參數分別見表5.1和表5.2所示。
