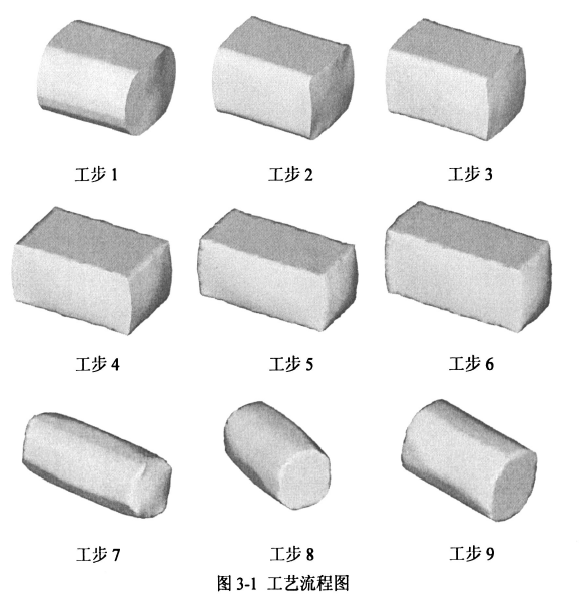

圖3．1為鍛棒工藝流程圖，其工藝流程為拔長(zhǎng)．鐓粗．拔長(zhǎng)，模擬過(guò)程中根據(jù)坯料的表面的溫度確定是否進(jìn)行二次加熱，防止坯料溫度低于終鍛溫度。拔長(zhǎng)采用的方式上下平砧的方式拔長(zhǎng)，具體步驟：平砧將圓坯料鍛成大截面的方形毛坯，繼續(xù)用平砧將大截面的方形坯料鍛成小截面的方形毛坯，最后用平砧將小截面的方形毛坯倒棱滾圓成圓毛坯。

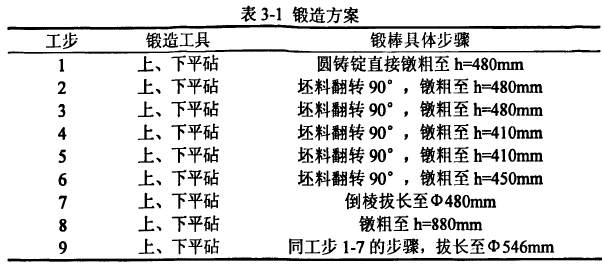

圖中工序l一3為第一次拔長(zhǎng)過(guò)程中將中630X700 mm的圓坯料，鍛成截面尺寸為540 X 480mm的方形毛坯，工序4-6繼續(xù)將上述方形毛坯鍛成截面尺寸為450X430mm的方形毛坯，工序7為經(jīng)過(guò)倒棱滾圓后的毛坯，其尺寸為①480×1210mm，工序8為第一步鐓粗后的毛坯，其尺寸為0586X 880mm，工序9為第二次拔長(zhǎng)后的毛坯，其尺寸為546X930mm，詳細(xì)過(guò)程如表3．1所示。
